NOUVEAUTE SERIE 1 : Le raccord universel PLASS1
SERIE 1
Raccord universel
La solution pour vos transitions de réseaux
Le raccord universel SERIE 1 est capable de relier un tube PE à n’importe quel tube d’usage standard comme le Cuivre, le Plomb, l’Acier galvanisé, PP, Tube multi-couche, PVC, PER.
Il assure la transition de matériau sur une réseau ou la réparation par un matériau différent de l’existant.
Côté PE : d25mm
Côté universel : 14 à 28mm en 3 tranches (14-18 ; 19-22 et 24-28mm)
|

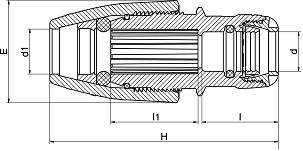

Référence PLASSON France |
dxd1 |
H |
E |
I |
I1 |
PN |
Poids |
Colisage |
Par sac |
|
100172518 |
25x14-18 |
117-137 |
54 |
48 |
47 |
16 |
130 |
180 |
5 |
|
100172522 |
25x19-22 |
119-130 |
57 |
48 |
47 |
16 |
141 |
150 |
5 |
|
100172528 |
25x24-28 |
130-142 |
66 |
48 |
55 |
16 |
180 |
120 |
5 |
Montage du raccord universel SERIE 1 :
- Couper le tube au droit et ébavurer si nécessaire
- Sélectionner le raccord en fonction du diamètre extérieur du tube à raccorder
- Insérer le tube côté universel jusqu’à la butée
- Fermer l’écrou. Serrer fermement à la clé en maintenant le corps à l’aide d’une autre clé
- Monter le tube PE selon les instructions du SERIE 1.
Attention : Si le raccord est utilisé en seconde main, vérifier que la bague côté universel est toujours munie de ces dents métalliques.
Fiche Technique Raccord Universel SERIE 1 (fichier pdf 354Ko)
