Domaines d'application
Raccords mécaniques destinés à l'assemblage des tubes en pression, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.
Description
Matière
- Corps : Polypropylène, copolymère haute qualité
- Bagues : POM
- Joints : NBR
- Filetage conique
Références normatives
- Conformes à la norme ISO 14236 (PN16). Le filetage est conforme aux normes ISO - 7/1, BS 21,DIN 2999, NEN 3258, AS 1722 Part 1
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

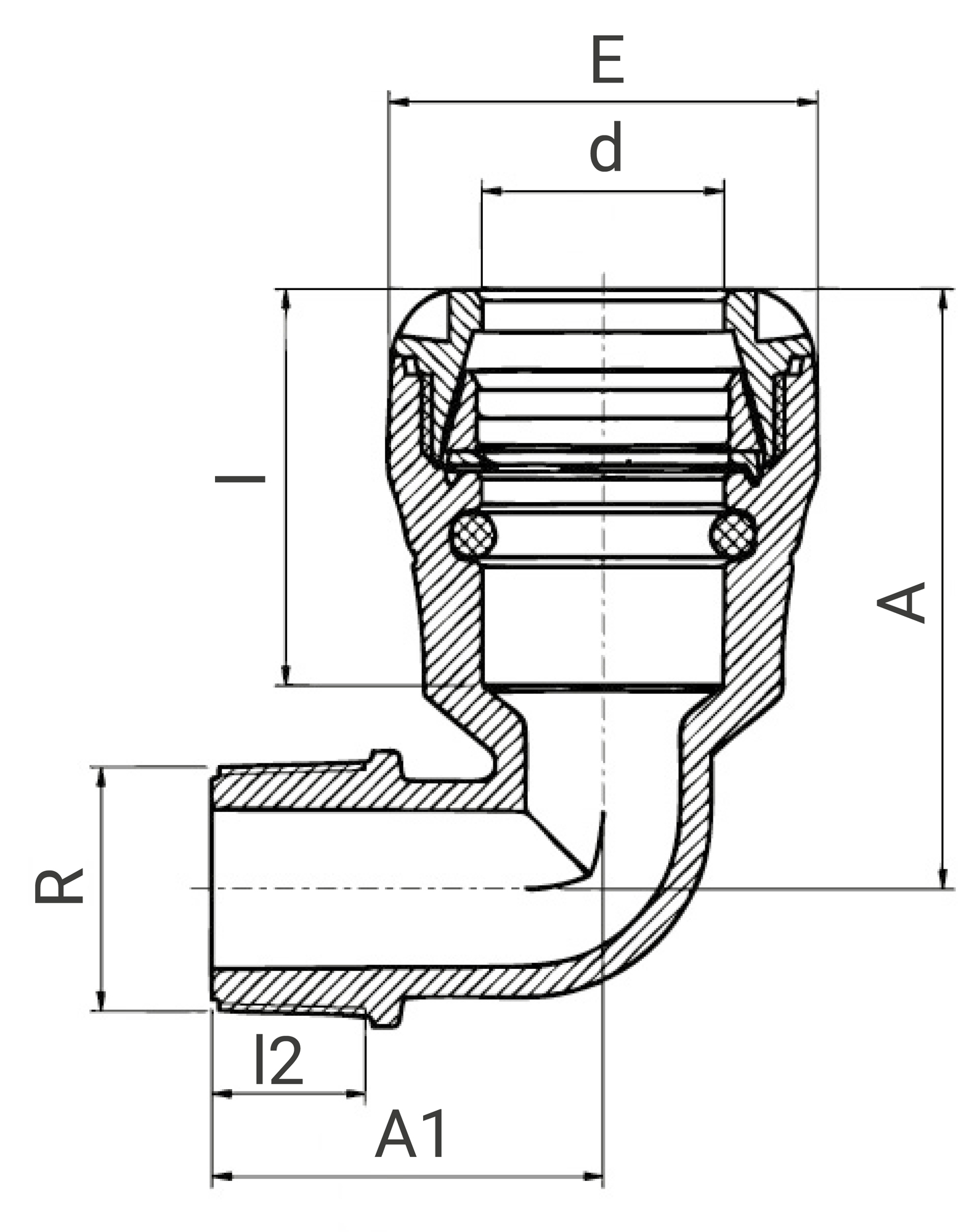

Tableau des dimensions
| Référence | d x R | A | A1 | E | I | I2 | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|
| 108502005 | 20 x 1/2" | 66 | 41 | 41 | 45 | 16 | 0.047 | 16 |
| 108502007 | 20 x 3/4" | 66 | 42 | 41 | 45 | 17 | 0.052 | 16 |
| 108502505 | 25 x 1/2" | 74 | 44 | 47 | 48 | 16 | 0.057 | 16 |
| 108502507 | 25 x 3/4" | 74 | 45 | 47 | 48 | 17 | 0.064 | 16 |
| 108502510 | 25 x 1" | 74 | 47 | 47 | 48 | 19 | 0.065 | 16 |
| 108503207 | 32 x 3/4" | 81 | 51 | 58 | 53 | 17 | 0.09 | 16 |
| 108503210 | 32 x 1" | 81 | 53 | 58 | 53 | 19 | 0.092 | 16 |
| 108503213 | 32 x 1 1/4" | 81 | 54 | 58 | 53 | 21 | 0.114 | 16 |
| 108503215 | 32 x 1 1/2" | 81 | 62 | 58 | 53 | 22 | 0.13 | 16 |
| 108503220 | 32 x 2" | 89 | 66 | 58 | 53 | 25 | - | 16 |
| 108504010 | 40 x 1" | 107 | 57 | 70 | 71 | 19 | 0.173 | 16 |
| 108504013 | 40 x 1 1/4" | 107 | 58 | 70 | 71 | 21 | 0.189 | 16 |
| 108504015 | 40 x 1 1/2" | 107 | 60 | 70 | 71 | 21 | 0.194 | 16 |
| 108505013 | 50 x 1 1/4" | 122 | 68 | 85 | 79 | 22 | 0.277 | 16 |
| 108505015 | 50 x 1 1/2" | 122 | 68 | 85 | 79 | 21 | 0.29 | 16 |
| 108506313 | 63 x 1 1/4" | 143 | 76 | 103 | 90 | 22 | 0.447 | 16 |
| 108506315 | 63 x 1 1/2" | 143 | 78 | 103 | 90 | 21 | 0.458 | 16 |
| 108506320 | 63 x 2" | 143 | 81 | 103 | 90 | 25 | 0.492 | 16 |
