Robinet à soupape oblique - Embouts compression x fileté - Joints NBR - 3048

Voir le tableau des dimensions pour accéder aux références

Domaines d'application

Raccords mécaniques destinés à l'assemblage des tubes en pression de DN inférieurs ou égaux à 160mm, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.

Description

Matière

  • Corps : Polypropylène, copolymère haute qualité
  • Joints : NBR
  • Bague de crampage : POM
  • Ecrou : Polypropylène

Références normatives

  • Conformes aux normes ISO 14236 et AS/NZ 4129. Le filetage est conforme aux normes ISO-7, BS 21 - 1973, DIN 2999, NEN3258, AS 1722Part 1 - 1975

Certificats de conformité

  • ACS (dans Téléchargements)

Mise en œuvre

  • Fiche d'installation (dans Téléchargements)

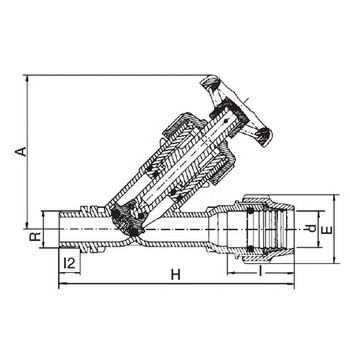

Tableau des dimensions

Tableau des dimensions du produit Robinet à soupape oblique - Embouts compression x fileté - Joints NBR - 3048
Référence d x RHIEI2APoids (kg)PN à 20°C
3048200520 x 1/2"1745748161130.1768
3048250725 x 3/4"1876054181210.2388
3048321032 x 1"2127064201400.368
3048401340 x 1 1/4"2998482221800.6188
3048501550 x 1 1/2"2599396222070.9398
3048632063 x 2"340110113262460.15188
