Robinet à soupape oblique - Embouts filetés - Joints FPM - 3049

Voir le tableau des dimensions pour accéder aux références

Domaines d'application

Raccords mécaniques destinés à l'assemblage des tubes en pression de DN inférieurs ou égaux à 160mm, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.

Description

Matière

  • Corps : Polypropylène, copolymère haute qualité
  • Joints : FPM

Références normatives

  • Conformes aux normes ISO 14236 et AS/NZ 4129. Le filetage est conforme aux normes ISO-7, BS 21 - 1973, DIN 2999, NEN3258, AS 1722Part 1 - 1975

Certificats de conformité

  • ACS (dans Téléchargements)

Mise en œuvre

  • Fiche d'installation (dans Téléchargements)

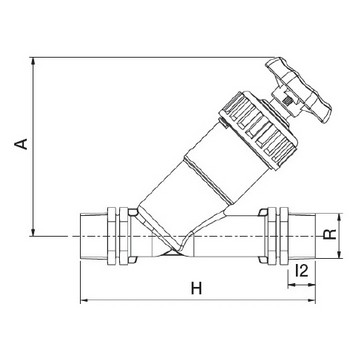

Tableau des dimensions

Tableau des dimensions du produit Robinet à soupape oblique - Embouts filetés - Joints FPM - 3049
Référence RAI2HPoids (kg)PN à 20°C
3049051/2"113161350.1368
3049073/4"121181510.1918
3049101"140201700.288
3049131 1/4"180222000.4748
3049151 1/2"207222250.7338
3049202"246262541.1868
