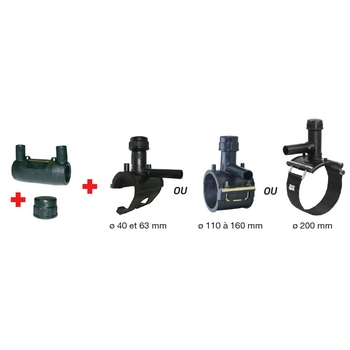

Kit de branchement D100 - 44614D_

Voir le tableau des dimensions pour accéder aux références

Domaines d'application

Raccords électrosoudables en polyéthylène (PE) pour les systèmes de canalisations destinées à la distribution de combustibles gazeux et à leurs assemblages avec des composants en PE et autres matières, destinés à être utilisés une pression maximale de service, MOP, jusques et y compris 10 bars et à une température de service de 20 °C, comme température de référence.

Description

Matière

  • Corps : Polyéthylène noir PE 100
  • Couteau : Laiton
  • Joints : NBR
  • DTE : POM
  • DPB : voir constructeur

Références normatives

  • Conformes aux normes NF EN 12201, NF EN 1555, NF T 54-969, NF T 54-970, SAPE102-NF, MARQUE NF APE

Mise en œuvre

  • Fiche d'installation (dans Téléchargements)

Tableau des dimensions

Tableau des dimensions du produit Kit de branchement D100 - 44614D_
Référence d x d1LBHH1H2PN à 20°C
46614040032D40 x 321006612111944
46614063032D63 x 321181009912904
46614110032D110 x 32118148127161144
46614125032D125 x 32118162131161384
46614160032D160 x 32118199144161384
46614200032D200 x 32176202132561774
