Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 50°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Joint NBR / Indicateur de position du clapet
Références normatives
- EN 1452 / DIN 8053
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

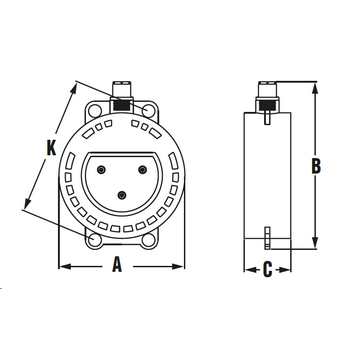

Tableau des dimensions
| Référence | d | DN | A | B | C | K | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|
| 504390 | 90 | 80 | 130 | 236 | 58 | 146-160 | 0.675 | 16 |
| 5043110 | 110 | 100 | 151 | 257 | 59 | 178-190 | 0.808 | 16 |
| 5043125 | 125 | 110 | 170 | 275 | 67 | 190 | 1.103 | 16 |
| 5043140 | 140 | 125 | 190 | 292 | 73 | 210-216 | 1.455 | 16 |
| 5043160 | 160 | 150 | 217 | 312 | 80 | 235-241 | 2.062 | 10 |
| 5043225 | 200-225 | 175 | 250 | 344 | 95 | 292-298 | 2.95 | 10 |
| 5043250 | 250 | 225 | 322 | 385 | 128 | 350-362 | 6.85 | 10 |
| 5043315 | 315 | 250 | 370 | 495 | 131 | 400-425 | 10.52 | 10 |
