Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
Références normatives
- Conformes à la norme NF EN 1452-3. Le filetage est conforme aux normes ISO 7-1 ou ISO 228
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

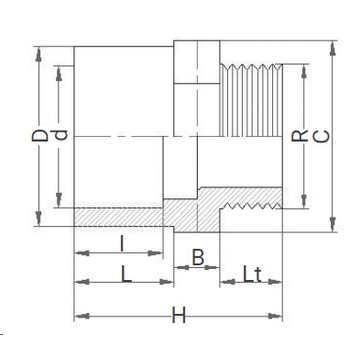

Tableau des dimensions
| Référence | D x d x R | L | Lt | B | H | C | I | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|
| 52222503 | 25 x 20 x 3/8" | 19 | 11 | 12 | 42 | 30 | 16 | 0.015 | 16 |
| 52223205 | 32 x 25 x 1/2" | 22 | 16 | 12 | 50 | 36 | 19 | 0.025 | 16 |
| 52224007 | 40 x 32 x 3/4" | 26 | 17 | 16 | 59 | 46 | 22 | 0.051 | 16 |
| 52225010 | 50 x 40 x 1" | 31 | 19 | 16 | 66 | 50 | 26 | 0.097 | 16 |
| 52226313 | 63 x 50 x 1 1/4" | 38 | 22 | 16 | 76 | 65 | 31 | 0.135 | 16 |
| 52227515 | 75 x 63 x 1 1/2" | 44 | 22 | 12 | 78 | 76 | 38 | 0.125 | 16 |
| 52229020 | 90 x 75 x 2" | 51 | 26 | 20 | 97 | 95 | 44 | 0.275 | 16 |
| 522211025 | 110 x 90 x 2 1/2" | 61 | 30 | 20 | 111 | 120 | 51 | 0.528 | 16 |
| 522212530 | 125 x 110 x 3" | 69 | 33 | 20 | 122 | 130 | 61 | 0.522 | 16 |
