Adaptateur de transition fileté laiton - 7270

Voir le tableau des dimensions pour accéder aux références

Domaines d'application

Raccords mécaniques destinés à l'assemblage des tubes en pression de DN inférieurs ou égaux à 160mm, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.

Description

Matière

  • Ecrou : Polypropylène, copolymère haute qualité
  • Filetage : Laiton

Références normatives

  • Conformes aux normes ISO 14236 et AS/NZ 4129. Le filetage est conforme aux normes ISO-7, BS 21 - 1973, DIN 2999, NEN3258, AS 1722Part 1 - 1975

Certificats de conformité

  • ACS (dans Téléchargements)

Mise en œuvre

  • Fiche d'installation (dans Téléchargements)

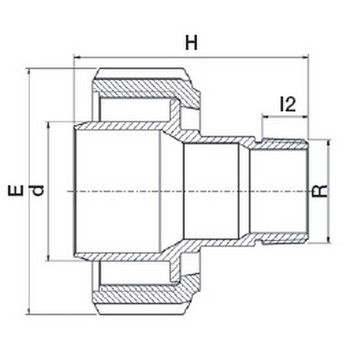

Tableau des dimensions

Tableau des dimensions du produit Adaptateur de transition fileté laiton - 7270
Référence d x RGHI2EPoids (kg)PN à 20°C
7270321032 x 1"337719640.27916
7270401040 x 1"338119820.36316
7270401340 x 1 1/4"419021820.48716
7270501350 x 1 1/4"419521960.52316
7270501550 x 1 1/2"479721960.55416
7270631363 x 1 1/4"41105211130.76716
7270631563 x 1 1/2"47107211130.76216
7270632063 x 2"59112251130.97316
