Domaines d'application
Raccords mécaniques destinés à l'assemblage des tubes en pression de DN inférieurs ou égaux à 160mm, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.
Description
Matière
- Corps : polypropylène, copolymère haute qualité
Références normatives
- Conformes aux normes ISO 14236 et AS/NZ 4129. Le filetage est conforme aux normes ISO-7, BS 21 - 1973, DIN 2999, NEN3258, AS 1722Part 1 - 1975
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

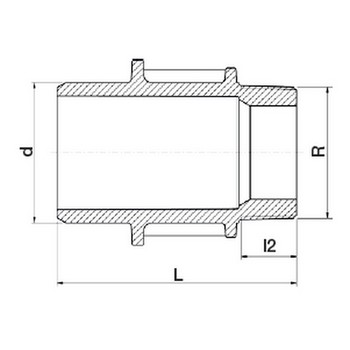

Tableau des dimensions
| Référence | d x R | l2 | L | Poids (kg) | PN à 20°C | l1 |
|---|---|---|---|---|---|---|
| 78902505 | 25 x 1/2" | 17 | 79 | 0.036 | 16 | - |
| 78902507 | 25 x 3/4" | 18 | 80 | 0.036 | 16 | - |
| 78903205 | 32 x 1/2" | 17 | 85 | 0.066 | 16 | - |
| 78903207 | 32 x 3/4" | 18 | 86 | 0.065 | 16 | - |
| 78903210 | 32 x 1" | 20 | 87 | 0.068 | 16 | - |
| 78904010 | 40 x 1" | 20 | 95 | 0.106 | 16 | - |
| 78904013 | 40 x 1 1/4" | 22 | 96 | 0.112 | 16 | - |
| 78904015 | 40 x 1 1/2" | 22 | 96 | 0.108 | 16 | - |
| 78905010 | 50 x 1" | 22 | 102 | 0.147 | 16 | - |
| 78905013 | 50 x 1 1/4" | 24 | 104 | 0.148 | 16 | - |
| 78905015 | 50 x 1 1/2" | 22 | 103 | 0.149 | 16 | 34 |
| 78905020 | 50 x 2" | 27 | 107 | 0.158 | 16 | - |
| 78906310 | 63 x 1" | 20 | 108 | 0.228 | 16 | - |
| 78906313 | 63 x 1 1/4" | 22 | 111 | 0.23 | 16 | - |
| 78906315 | 63 x 1 1/2" | 22 | 120 | 0.23 | 16 | 50 |
| 78906320 | 63 x 2" | 26 | 124 | 0.236 | 16 | 50 |
| 78906325 | 63 x 2 1/2" | 29 | 116 | 0.25 | 16 | - |
| 78907515 | 75 x 1 1/2" | 22 | 128 | 0.404 | 12.5 | - |
| 78907520 | 75 x 2" | 26 | 132 | 0.402 | 12.5 | - |
| 78907525 | 75 x 2 1/2" | 29 | 134 | 0.412 | 12.5 | - |
| 78907530 | 75 x 3" | 33 | 137 | 0.43 | 12.5 | - |
