Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

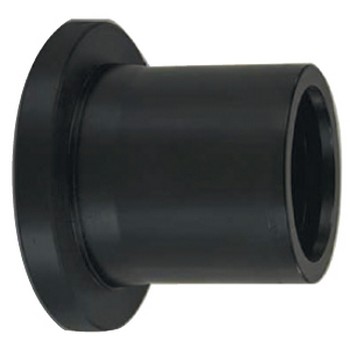

Description
Matière
- Corps : Polyéthylène noir PE 100 / Joint fourni du D63 mm au D200 mm
Références normatives
- Conformes aux normes NF EN 12201
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

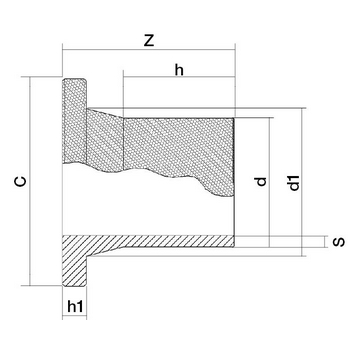

Tableau des dimensions
| Référence | d | d1 | C | Z | h | h1 | S | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|
| 9029020 | 20 | 27 | 45 | 67 | 45 | 7 | 2.7 | 0.025 | 25 |
| 9029025 | 25 | 33 | 58 | 75 | 50 | 10 | 3.3 | 0.035 | 25 |
| 9029032 | 32 | 40 | 68 | 95 | 69 | 11 | 4.3 | 0.05 | 25 |
| 9029040 | 40 | 50 | 78 | 94 | 69 | 12 | 5.4 | 0.1 | 25 |
| 9029050 | 50 | 61 | 88 | 94 | 66 | 13 | 6.8 | 0.15 | 25 |
| 9029063 | 63 | 75 | 102 | 96 | 65 | 16 | 8.5 | 0.245 | 25 |
| 9029075 | 75 | 89 | 122 | 109 | 68 | 18 | 10.1 | 0.365 | 25 |
| 9029090 | 90 | 105 | 138 | 121 | 81 | 20 | 12.1 | 0.57 | 25 |
| 9029110 | 110 | 125 | 158 | 128 | 87 | 21 | 14.8 | 0.875 | 25 |
| 9029125 | 125 | 132 | 158 | 161 | 107 | 28 | 16.9 | 1.225 | 25 |
| 9029140 | 140 | 155 | 188 | 160 | 105 | 29 | 18.9 | 1.65 | 25 |
| 9029160 | 160 | 175 | 212 | 160 | 104 | 29 | 21.6 | 2.06 | 25 |
| 9029180 | 180 | 183 | 212 | 175 | 114 | 36 | 24.3 | 2.4 | 25 |
| 9029200 | 200 | 232 | 268 | 188 | 112 | 36 | 27 | 3.83 | 25 |
| 9029225 | 225 | 235 | 268 | 209 | 143 | 36 | 30.4 | 4.5 | 25 |
| 9029250 | 250 | 285 | 320 | 203 | 123 | 40 | 33.7 | 6.2 | 25 |
| 9029280 | 280 | 291 | 320 | 234 | 164 | 40 | 37.8 | 7.3 | 25 |
| 9029315 | 315 | 335 | 370 | 228 | 143 | 45 | 42.5 | 9.8 | 25 |
| 9029355 | 355 | 373 | 431 | 250 | 165 | - | 47.9 | - | 25 |
| 9029400 | 400 | 424 | 480 | 440 | 300 | 50 | 54.7 | - | 25 |
