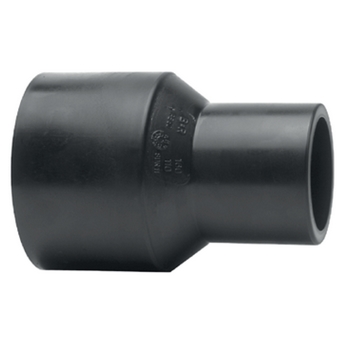

Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

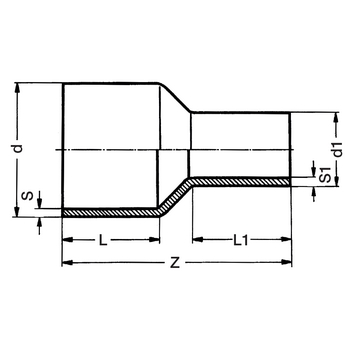

Tableau des dimensions
| Référence | d x d1 | S | S1 | Z | L | L1 | PN à 20°C | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| 9118025020 | 25 x 20 | 1.9 | 1.9 | 113 | 49 | 50 | 16 | - |
| 9118032020 | 32 x 20 | 3.7 | 1.9 | 124 | 54 | 52 | 16 | - |
| 9118032025 | 32 x 25 | 3.7 | 1.9 | 89 | 44 | 37 | 16 | - |
| 9118040020 | 40 x 20 | 3.7 | 1.9 | 94 | 45 | 36 | 16 | - |
| 9118040025 | 40 x 25 | 3.7 | 2.3 | 96 | 47 | 35 | 16 | - |
| 9118040032 | 40 x 32 | 3.7 | 2.9 | 93 | 50 | 39 | 16 | - |
| 9118050025 | 50 x 25 | 4.6 | 2.3 | 136 | 62 | 48 | 16 | - |
| 9118050032 | 50 x 32 | 4.6 | 2.9 | 134 | 61 | 50 | 16 | - |
| 9118050040 | 50 x 40 | 4.6 | 3.7 | 134 | 61 | 56 | 16 | - |
| 9118063025 | 63 x 25 | 5.8 | 2.3 | 140 | 64 | 55 | 16 | - |
| 9118063032 | 63 x 32 | 5.8 | 2.9 | 150 | 69 | 50 | 16 | - |
| 9118063040 | 63 x 40 | 5.8 | 3.7 | 152 | 69 | 55 | 16 | - |
| 9118063050 | 63 x 50 | 5.8 | 4.6 | 151 | 69 | 60 | 16 | - |
| 9118075040 | 75 x 40 | 6.9 | 3.7 | 172 | 76 | 55 | 16 | - |
| 9118075050 | 75 x 50 | 6.9 | 4.6 | 140 | 63 | 47 | 16 | - |
| 9118075063 | 75 x 63 | 6.9 | 5.8 | 140 | 62 | 44 | 16 | - |
| 9118090050 | 90 x 50 | 8.2 | 4.6 | 175 | 85 | 60 | 16 | - |
| 9118090063 | 90 x 63 | 8.2 | 5.8 | 178 | 85 | 71 | 16 | - |
| 9118090075 | 90 x 75 | 8.2 | 6.9 | 181 | 85 | 80 | 16 | - |
| 9118110050 | 110 x 50 | 10 | 4.6 | 176 | 84 | 59 | 16 | - |
| 9118110063 | 110 x 63 | 10 | 5.8 | 212 | 95 | 70 | 16 | - |
| 9118110075 | 110 x 75 | 10 | 6.9 | 215 | 95 | 79 | 16 | - |
| 9118110090 | 110 x 90 | 10 | 8.2 | 215 | 95 | 88 | 16 | - |
| 9118125063 | 125 x 63 | 11.4 | 5.8 | 226 | 99 | 66 | 16 | - |
| 9118125075 | 125 x 75 | 11.4 | 6.9 | 227 | 100 | 75 | 16 | - |
| 9118125090 | 125 x 90 | 11.4 | 8.2 | 225 | 100 | 74 | 16 | - |
| 9118125110 | 125 x 110 | 11.4 | 10 | 228 | 100 | 80 | 16 | - |
| 9118140075 | 140 x 75 | 12.7 | 6.9 | 246 | 116 | 72 | 16 | - |
| 9118140090 | 140 x 90 | 12.7 | 8.2 | 248 | 116 | 85 | 16 | - |
| 9118140110 | 140 x 110 | 12.7 | 10 | 250 | 105 | 95 | 16 | - |
| 9118140125 | 140 x 125 | 12.7 | 11.4 | 253 | 105 | 105 | 16 | - |
| 9118160090 | 160 x 90 | 14.6 | 8.2 | 260 | 111 | 84 | 16 | - |
| 9118160110 | 160 x 110 | 14.6 | 10 | 260 | 112 | 94 | 16 | - |
| 9118160125 | 160 x 125 | 14.6 | 11.4 | 260 | 111 | 98 | 16 | - |
| 9118160140 | 160 x 140 | 14.6 | 12.7 | 260 | 111 | 105 | 16 | - |
| 9118180125 | 180 x 125 | 16.4 | 11.4 | 275 | 116 | 105 | 16 | - |
| 9118180140 | 180 x 140 | 16.4 | 12.7 | 223 | 105 | 96 | 16 | - |
| 9118180160 | 180 x 160 | 16.4 | 14.6 | 275 | 117 | 110 | 16 | - |
| 9118200125 | 200 x 125 | 18.2 | 11.4 | 281 | 124 | 110 | 16 | - |
| 9118200140 | 200 x 140 | 18.2 | 12.7 | 230 | 117 | 95 | 16 | - |
| 9118200160 | 200 x 160 | 18.2 | 14.6 | 278 | 124 | 110 | 16 | - |
| 9118200180 | 200 x 180 | 18.2 | 16.4 | 236 | 117 | 109 | 16 | - |
| 9118225110 | 225 x 110 | 22.7 | 14.6 | 310 | 132 | 110 | 16 | - |
| 9118225125 | 225 x 125 | 20.5 | 11.4 | 281 | 131 | 102 | 16 | - |
| 9118225160 | 225 x 160 | 20.5 | 14.6 | 310 | 132 | 110 | 16 | - |
| 9118225180 | 225 x 180 | 20.5 | 16.4 | 310 | 140 | 115 | 16 | - |
| 9118225200 | 225 x 200 | 20.5 | 16.4 | 277 | 132 | 130 | 16 | - |
| 9118250140 | 250 x 140 | 22.7 | 12.7 | 430 | 153.5 | 92 | 16 | 4.146 |
| 9118250160 | 250 x 160 | 22.7 | 16.4 | 338 | 140 | 110 | 16 | - |
| 9118250180 | 250 x 180 | 22.7 | 16.4 | 338 | 140 | 120 | 16 | - |
| 9118250200 | 250 x 200 | 22.7 | 18.2 | 335 | 140 | 125 | 16 | - |
| 9118250225 | 250 x 225 | 22.7 | 20.5 | 335 | 140 | 125 | 16 | - |
| 9118280180 | 280 x 180 | 25.4 | 16.4 | 357 | 150 | 120 | 16 | - |
| 9118280200 | 280 x 200 | 25.4 | 18.2 | 357 | 150 | 125 | 16 | - |
| 9118280225 | 280 x 225 | 25.4 | 20.5 | 357 | 150 | 132 | 16 | - |
| 9118280250 | 280 x 250 | 25.4 | 22.7 | 355 | 150 | 145 | 16 | - |
| 9118315200 | 315 x 200 | 28.6 | 18.5 | 375 | 160 | 150 | 16 | - |
| 9118315225 | 315 x 225 | 28.6 | 20.5 | 392 | 160 | 142 | 16 | - |
| 9118315250 | 315 x 250 | 28.6 | 22.7 | 392 | 160 | 145 | 16 | - |
| 9118315280 | 315 x 280 | 28.6 | 25.4 | 392 | 160 | 157 | 16 | - |
| 9118355250 | 355 x 250 | 32.2 | 22.7 | 426 | 175 | 145 | 16 | - |
| 9118355280 | 355 x 280 | 32.2 | 25.4 | 426 | 170 | 155 | 16 | - |
| 9118355315 | 355 x 315 | 32.2 | 28.6 | 426 | 170 | 155 | 16 | - |
| 9118400280 | 400 x 280 | 36.3 | 25.4 | 465 | 190 | 165 | 16 | - |
| 9118400315 | 400 x 315 | 36.3 | 28.6 | 426 | 175 | 170 | 16 | - |
| 9118400355 | 400 x 355 | 36.3 | 32.2 | 463 | 190 | 185 | 16 | - |
| 9118450315 | 450 x 315 | 40.9 | 28.6 | 480 | 202 | 157 | 16 | - |
| 9118450355 | 450 x 355 | 40.9 | 32.2 | 480 | 202 | 172 | 16 | - |
| 9118450400 | 450 x 400 | 40.9 | 36.3 | 480 | 202 | 187 | 16 | - |
| 9118500355 | 500 x 355 | 45.4 | 32.2 | 520 | 222 | 172 | 16 | - |
| 9118500400 | 500 x 400 | 45.4 | 36.3 | 520 | 222 | 187 | 16 | - |
| 9118500450 | 500 x 450 | 45.4 | 40.9 | 520 | 222 | 202 | 16 | - |
| 9118630355 | 630 x 355 | 57.2 | 32.2 | 650 | 265 | 172 | 16 | - |
| 9118630400 | 630 x 400 | 57.2 | 36.3 | 650 | 265 | 187 | 16 | - |
| 9118630450 | 630 x 450 | 57.2 | 40.9 | 650 | 265 | 202 | 16 | - |
| 9118630500 | 630 x 500 | 57.2 | 45.4 | 650 | 265 | 222 | 16 | - |
