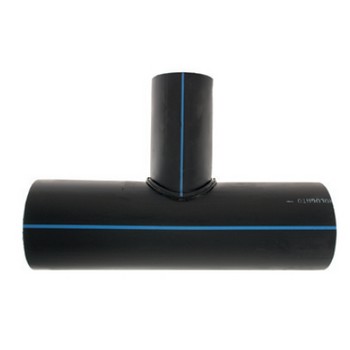

Té à 90° réduit à embouts mâles (segments) - PE100 SDR17 - 91471

Voir le tableau des dimensions pour accéder aux références

Domaines d'application

Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

Description

Matière

  • Polyéthylène noir PE 100

Références normatives

  • Conformes aux normes NF EN 12201

Certificats de conformité

  • ACS (dans Téléchargements)

Mise en œuvre

  • Fiche d'installation (dans Téléchargements)

Tableau des dimensions

Tableau des dimensions du produit Té à 90° réduit à embouts mâles (segments) - PE100 SDR17 - 91471
Référence d x d1ZHSS1PN à 20°C
91471560063560 x 6390017033.25.88
91471560075560 x 7590017033.26.88
91471560090560 x 9090017033.28.28
91471560110560 x 11090017033.2108
91471560125560 x 12590017033.211.48
91471560140560 x 14090017033.212.78
91471560160560 x 16090017033.214.68
91471560180560 x 18090020033.216.48
91471560200560 x 20090020033.218.28
91471630063630 x 6390017037.45.88
91471630075630 x 7590017037.46.88
91471630090630 x 9090017037.48.28
91471630110630 x 11090017037.4108
91471630125630 x 12590017037.411.48
91471630140630 x 14090017037.412.78
91471630160630 x 16090017037.414.68
91471630180630 x 18090020037.416.48
91471630200630 x 20090020037.416.48
