Coude de transition à 45° - Ecrou prisonnier en laiton - 9460

Voir le tableau des dimensions pour accéder aux références

Domaines d'application

Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

Description

Matière

  • Corps : Polyéthylène noir PE 100
  • Ecrou : Laiton

Références normatives

  • Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15

Certificats de conformité

  • ACS (dans Téléchargements)

Mise en œuvre

  • Fiche d'installation (dans Téléchargements)

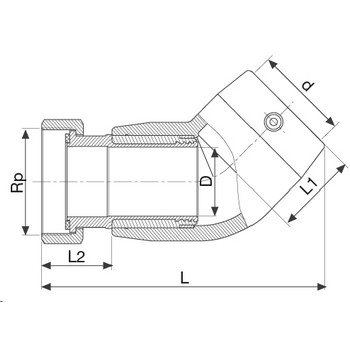

Tableau des dimensions

Tableau des dimensions du produit Coude de transition à 45° - Ecrou prisonnier en laiton - 9460
Référence d x RpLDL1L2pour des tubes avec SDRPoids (kg)PN à 20°C
494640321032 x 1"1202339257,4 à 110.16416
494640321332 x 1 1/4"1292339347.4 à 110.416
494640401540 x 1 1/2"1332944257,4 à 17,60.45516
494640502050 x 2"1553849307,4 à 17,60.7416
494640632063 x 2"1784857307,4 à 17,60.96516
494640632563 x 2 1/2"1974857447,4 à 17,61.18516
