Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Polyéthylène noir PE 100 - Pièce injectée
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

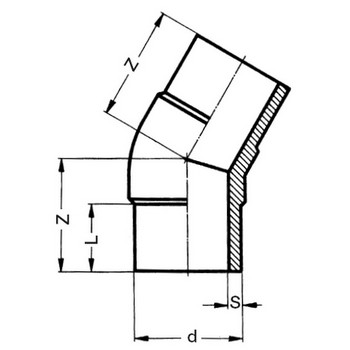

Tableau des dimensions
| Référence | d | S | L | Z | PN à 20°C |
|---|---|---|---|---|---|
| 9537075 | 75 | 4.5 | 77 | 103 | 10 |
| 9537090 | 90 | 5.4 | 85 | 110 | 10 |
| 9537110 | 110 | 6.6 | 95 | 130 | 10 |
| 9537125 | 125 | 7.4 | 100 | 142 | 10 |
| 9537140 | 140 | 8.3 | 103 | 144 | 10 |
| 9537160 | 160 | 9.5 | 116 | 155 | 10 |
| 9537180 | 180 | 10.7 | 120 | 165 | 10 |
| 9537200 | 200 | 11.9 | 125 | 175 | 10 |
| 9537225 | 225 | 13.4 | 133 | 188 | 10 |
