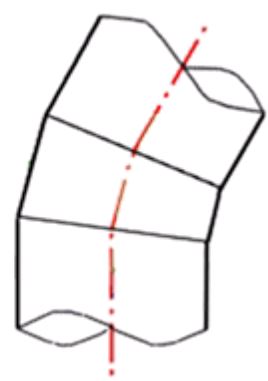

Coude à 30° à embouts mâles (Segments) PE100 SDR17 - 9537S

Voir le tableau des dimensions pour accéder aux références

Domaines d'application

Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

Description

Matière

  • Corps : Polyéthylène noir PE 100 / Nombre de segments: 3

Références normatives

  • Conformes aux normes NF EN 12201-3, ISO 4427-3

Certificats de conformité

  • ACS (dans Téléchargements)

Mise en œuvre

  • Fiche d'installation (dans Téléchargements)

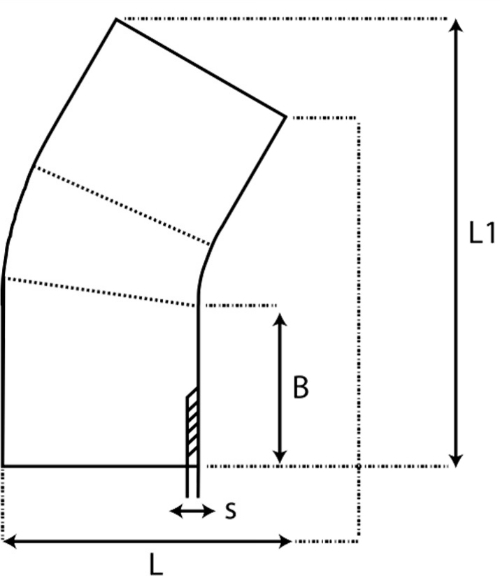

Tableau des dimensions

Tableau des dimensions du produit Coude à 30° à embouts mâles (Segments) PE100 SDR17 - 9537S
Référence dBLL1sPoids (kg)PN à 20°C
9537250S25021038161414.86.3510
9537280S28025043170316.69.1710
9537315S31526047174018.71210
9537355S35528052179721.116.2610
9537400S40030057685723.721.7910
9537450S45030065297826.731.510
9537500S500330730110829.744.2410
9537560S560350813122433.260.9410
9537630S630350896130637.481.0810
