Coude à 30° à embouts mâles - PE100 SDR11 - 9538

Voir le tableau des dimensions pour accéder aux références

Domaines d'application

Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

Description

Matière

  • Polyéthylène noir PE 100 - Pièce injectée

Références normatives

  • Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15

Certificats de conformité

  • ACS (dans Téléchargements)

Mise en œuvre

  • Fiche d'installation (dans Téléchargements)

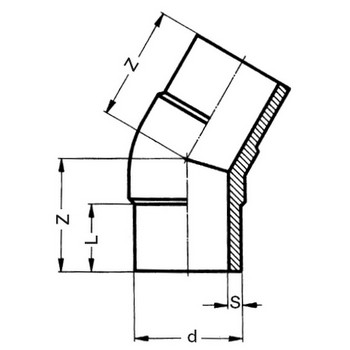

Tableau des dimensions

Tableau des dimensions du produit Coude à 30° à embouts mâles - PE100 SDR11 - 9538
Référence dZLsPN à 20°C
953807575103776.916
953809090110858.216
9538110110130951016
953812512514210011.416
953814014014410312.716
953816016015511614.616
953818018016512016.416
953820020017512518.216
953822522518813320.516
