Raccord à bride - 7220 - Réf. : 72206320

Technique

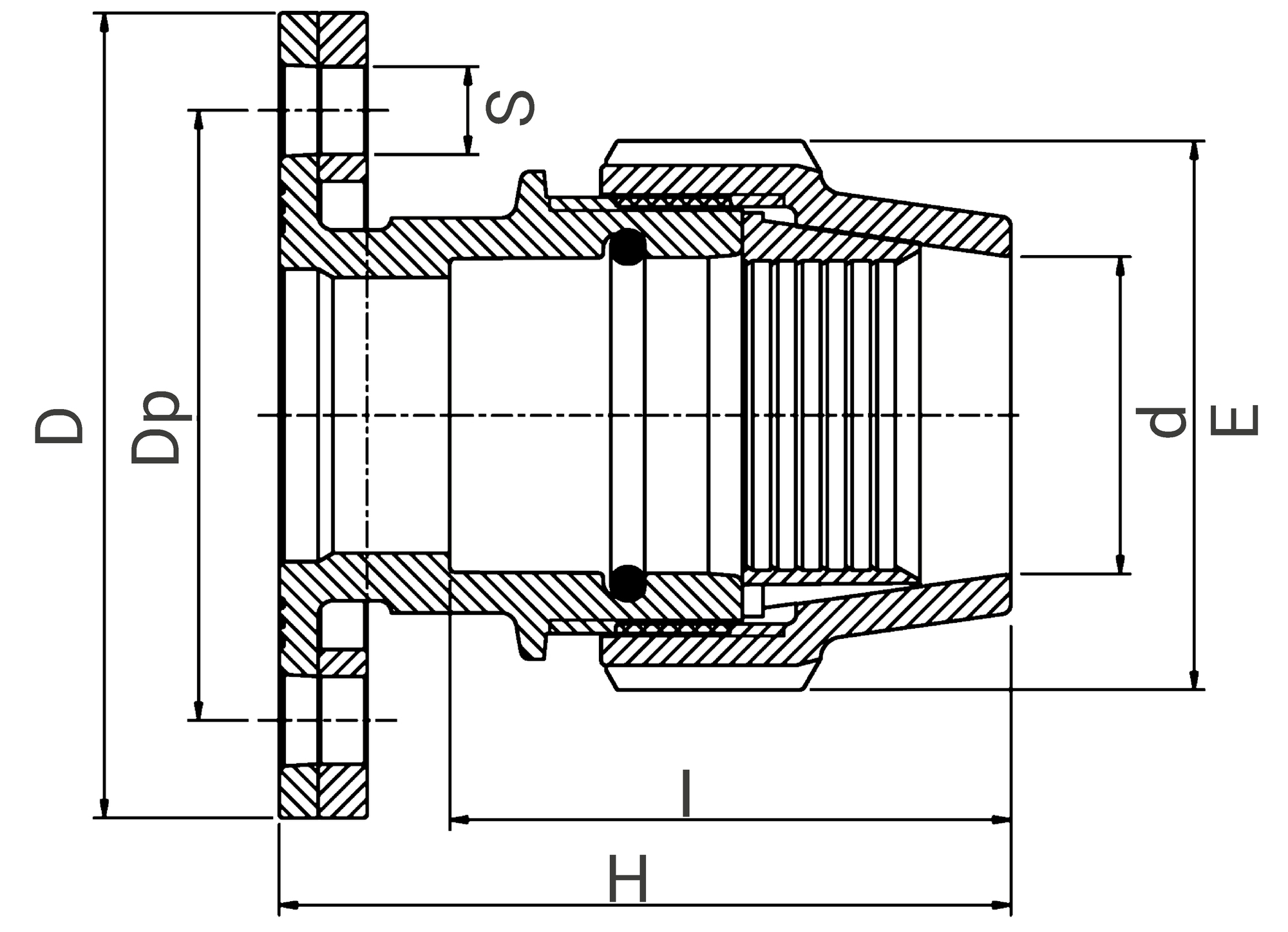

Tableau des dimensions

Tableau des dimensions du produit Raccord à bride - 7220 - Réf. : 72206320
Référence d x DNDSIHEDpNb BoulonsClasse de perçagePoids (kg)PN à 20°C
7220632063 x 50165181101451131254ISO GN 10/161.50916

Matière

  • Corps : polypropylène, copolymère haute qualité
  • Ecrou : Polypropylène, copolymère haute qualité
  • Bague de crampage standard : acétal (pom)
  • Joint torique : caoutchouc nitrile (NBR)
  • Bride : Acier galvanisé

Spécificités

  • Joint non fourni

Références normatives

  • Conformes aux normes ISO 14236 et AS/NZ 4129. Le filetage est conforme aux normes ISO-7, BS 21 - 1973, DIN 2999, NEN3258, AS 1722Part 1 - 1975. Les dimensions des brides sont conformes aux normes ISO 7005-1, BS 4504:1989, DIN 2501, AS/NZS 4331

Certificats de conformité

  • ACS (dans Téléchargements)

Logistique

  • Dimensions carton (L x l x H): 56 x 48 x 34
  • Colisage carton: 15

Pièce(s) détachée(s)
