Domaines d'application
Raccords mécaniques destinés à l'assemblage des tubes en pression de DN inférieurs ou égaux à 160mm, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.
Description
Matière
- Corps : Polypropylène, copolymère haute qualité
- Ecrou : Polypropylène, copolymère haute qualité
- Bagues : POM
- Joints : NBR
Références normatives
- Normes de reference : ISO 14236
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

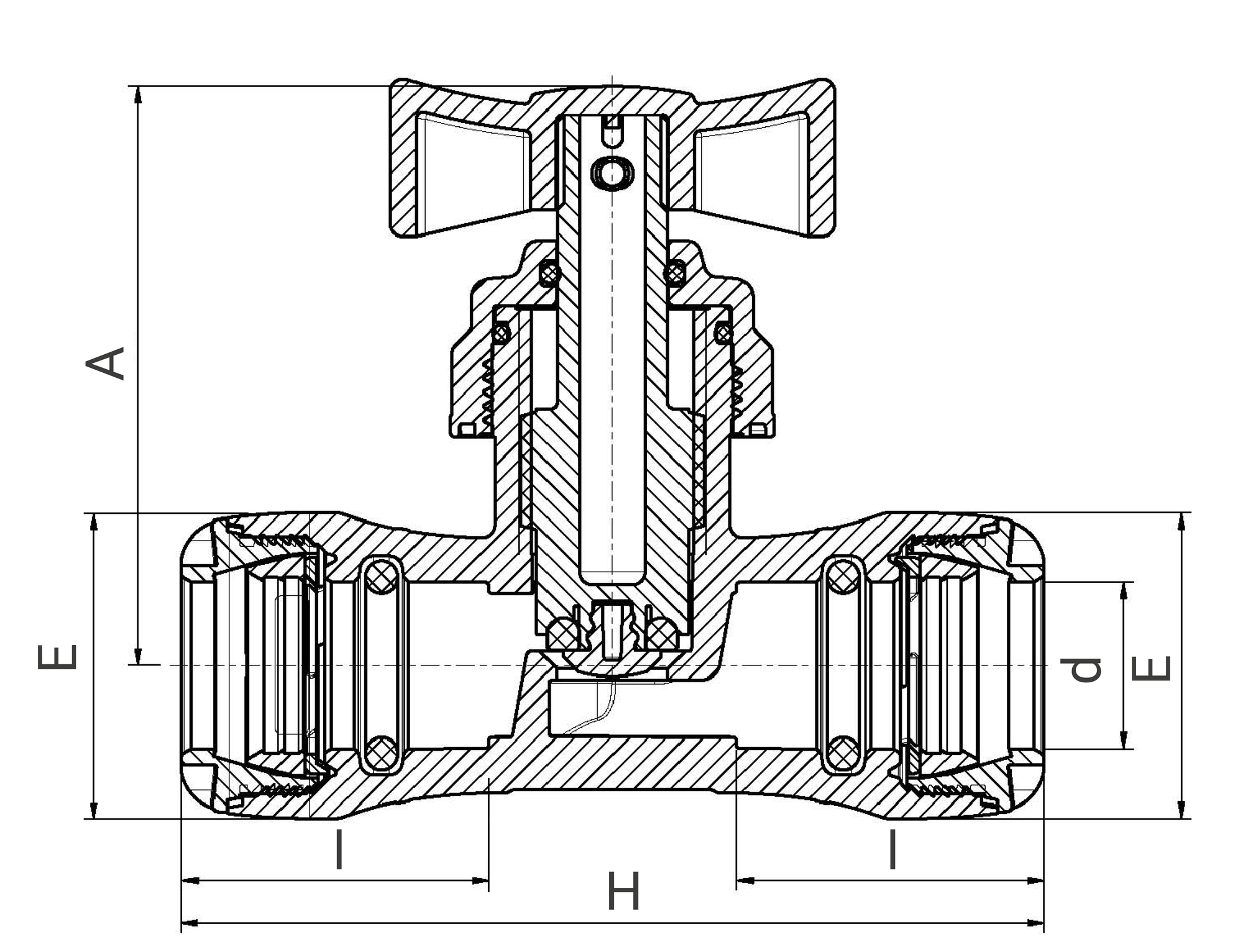

Tableau des dimensions
| Référence | d | A | E | H | I | Poids (kg) | PN à 20°C | d1 | E1 | l1 |
|---|---|---|---|---|---|---|---|---|---|---|
| 03410020 | 20 | 89 | 41 | 123 | 45 | 0.145 | 16 | - | - | - |
| 03410025 | 25 | 89 | 47 | 134 | 48 | 0.167 | 16 | - | - | - |
| 034102520 | 25 | 89 | 47 | 129 | 48 | 0.161 | 16 | 20 | 42 | 45 |
| 03410032 | 32 | 89 | 58 | 152 | 48 | 0.225 | 16 | - | - | - |
