Domaines d'application
Raccords mécaniques destinés à l'assemblage des tubes en pression, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.
Description
Matière
- Corps : Polypropylène, copolymère haute qualité
- Bagues : POM
- Joints : NBR
- Taraudage parallèle
Références normatives
- Conformes à la norme ISO 14236 (PN16). Le taraudage est conforme aux normes ISO - 7/1, BS 21,DIN 2999, NEN 3258, AS 1722 Part 1
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

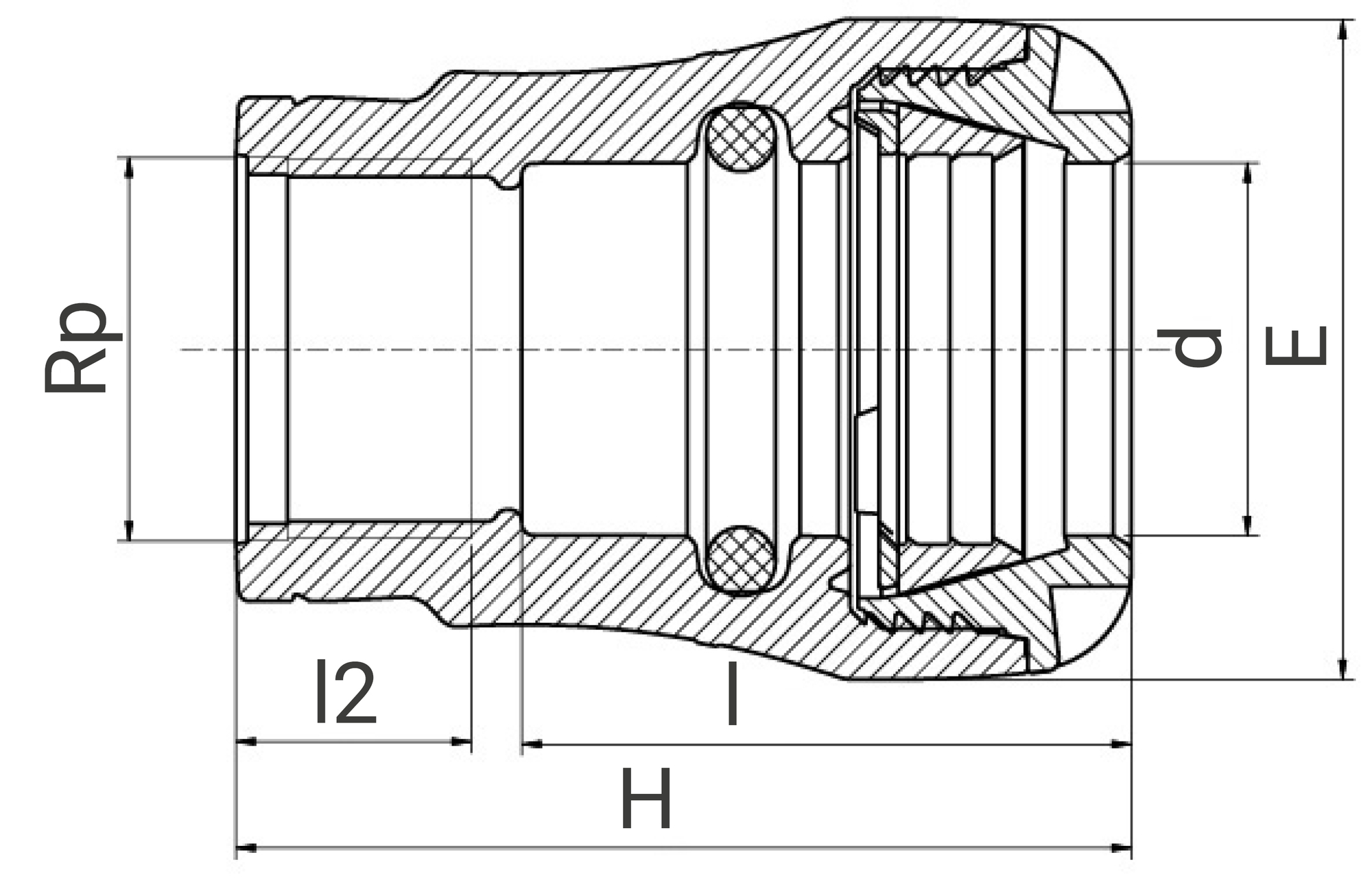

Tableau des dimensions
| Référence | d x Rp | E | H | I | I2 | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|
| 100302005 | 20 x 1/2" | 41 | 67 | 45 | 17 | 0.043 | 16 |
| 100302007 | 20 x 3/4" | 41 | 71 | 45 | 18 | 0.045 | 16 |
| 100302505 | 25 x 1/2" | 47 | 70 | 48 | 17 | 0.052 | 16 |
| 100302507 | 25 x 3/4" | 47 | 71 | 48 | 18 | 0.052 | 16 |
| 100302510 | 25 x 1" | 47 | 80 | 48 | 21 | 0.06 | 16 |
| 100303207 | 32 x 3/4" | 58 | 77 | 54 | 18 | 0.078 | 16 |
| 100303210 | 32 x 1" | 58 | 79 | 54 | 21 | 0.081 | 16 |
| 100303213 | 32 x 1 1/4" | 58 | 90 | 54 | 24 | 0.112 | 16 |
| 100304010 | 40 x 1" | 70 | 97 | 70 | 21 | 0.153 | 16 |
| 100304013 | 40 x 1 1/4" | 70 | 100 | 70 | 24 | 0.171 | 16 |
| 100304015 | 40 x 1 1/2" | 70 | 103 | 70 | 24 | 0.171 | 16 |
| 100305013 | 50 x 1 1/4" | 85 | 110 | 78 | 24 | 0.241 | 16 |
| 100305015 | 50 x 1 1/2" | 85 | 110 | 78 | 24 | 0.237 | 16 |
| 100305020 | 50 x 2" | 85 | 118 | 78 | 29 | 0.247 | 16 |
| 100306315 | 63 x 1 1/2" | 103 | 125 | 90 | 24 | 0.378 | 16 |
| 100306320 | 63 x 2" | 103 | 129 | 90 | 29 | 0.379 | 16 |
| 100303215 | 32 x 1 1/2" | 58 | 95 | 54 | 24 | 0.1 | 16 |
