Domaines d'application
Raccords mécaniques destinés à l'assemblage des tubes en pression, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.
Description
Matière
- Corps : Polypropylène, copolymère haute qualité
- Bagues : POM
- Joints : NBR
Références normatives
- Conformes à la norme ISO 14236 (PN16). Le filetage est conforme aux normes ISO - 7/1, BS 21,DIN 2999, NEN 3258, AS 1722 Part 1
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

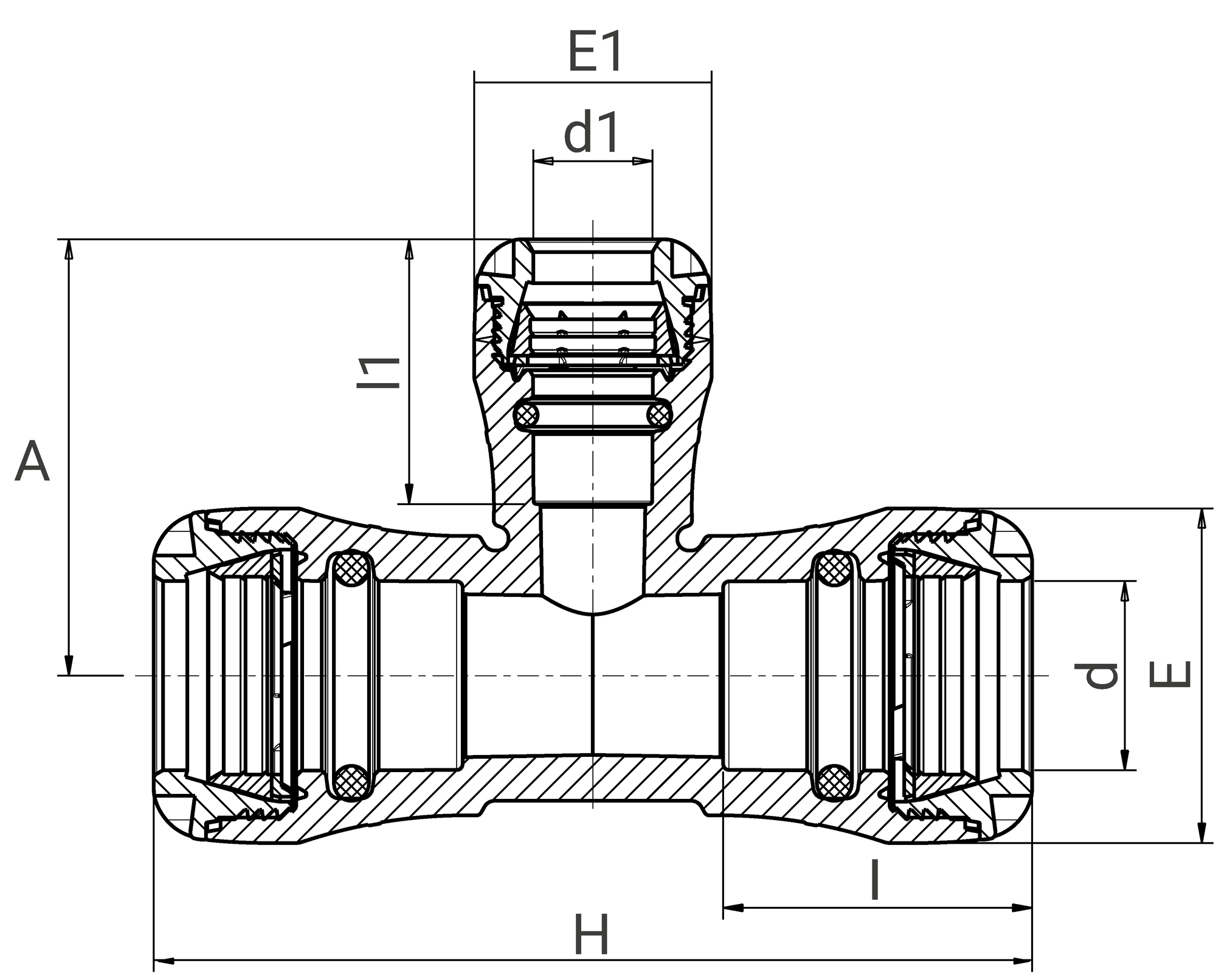

Tableau des dimensions
| Référence | d x d1 x d | A | E | E1 | H | I | I1 | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|
| 103402520 | 25 x 20 x 25 | 73 | 47 | 41 | 134 | 48 | 46 | 0.127 | 16 |
| 103403220 | 32 x 20 x 32 | 75 | 58 | 41 | 152 | 54 | 46 | 0.185 | 16 |
| 103403225 | 32 x 25 x 32 | 81 | 58 | 47 | 152 | 54 | 49 | 0.195 | 16 |
| 103404025 | 40 x 25 x 40 | 86 | 70 | 47 | 192 | 70 | 49 | 0.33 | 16 |
| 103404032 | 40 x 32 x 40 | 93 | 70 | 58 | 192 | 70 | 54 | 0.356 | 16 |
| 103405025 | 50 x 25 x 50 | 90 | 85 | 47 | 214 | 78 | 49 | 0.500 | 16 |
| 103405032 | 50 x 32 x 50 | 98 | 85 | 58 | 214 | 78 | 54 | 0.530 | 16 |
| 103406325 | 63 x 25 x 63 | 96 | 103 | 47 | 262 | 90 | 49 | 0.848 | 16 |
| 103406332 | 63 x 32 x 63 | 100 | 103 | 58 | 262 | 90 | 54 | 0.871 | 16 |
