Domaines d'application

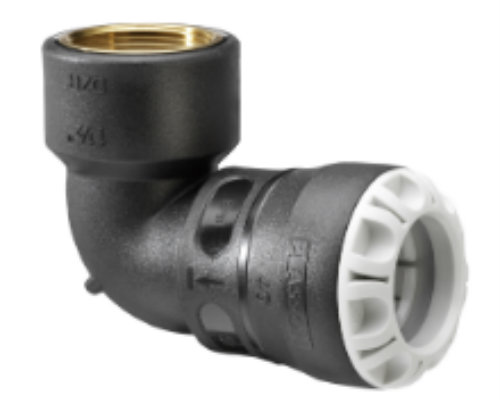

Raccords mécaniques destinés à l'assemblage des tubes en pression, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.
Description
Matière
- Corps : Polypropylène, copolymère haute qualité
- Bagues : POM
- Joints : NBR
- Filetage : Laiton DZR, parallèle
Références normatives
- Conformes à la norme ISO 14236 (PN16). Le taraudage est conforme aux normes ISO - 7/1, BS 21,DIN 2999, NEN 3258, AS 1722 Part 1
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)
Tableau des dimensions
| Référence | d x Rp | I2 | I | E | A1 | A | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|
| 107603210 | 32 x 1" | 19 | 53 | 58 | 60 | 73 | 0.187 | 16 |
| 107604007 | 40 x 3/4" | 16 | 72 | 70 | 51 | 107 | 0.223 | 16 |
| 107604010 | 40 x 1" | 19 | 72 | 70 | 60 | 107 | 0.256 | 16 |
| 107604013 | 40 x 1 1/4" | 21 | 72 | 70 | 67 | 107 | 0.313 | 16 |
| 107604015 | 40 x 1 1/2" | 21 | 72 | 70 | 70 | 107 | 0.355 | 16 |
| 107605010 | 50 x 1" | 19 | 79 | 85 | 60 | 122 | 0.354 | 16 |
| 107605013 | 50 x 1 1/4" | 21 | 79 | 85 | 67 | 122 | 0.403 | 16 |
| 107605015 | 50 x 1 1/2" | 21 | 79 | 85 | 73 | 122 | 0.45 | 16 |
| 107605020 | 50 x 2" | 26 | 79 | 85 | 84 | 122 | 0.558 | 16 |
| 107606313 | 63 x 1 1/4" | 21 | 90 | 103 | 68 | 143 | 0.575 | 16 |
| 107606315 | 63 x 1 1/2" | 21 | 90 | 103 | 72 | 143 | 0.625 | 16 |
| 107606320 | 63 x 2" | 26 | 90 | 103 | 82 | 143 | 0.747 | 16 |
