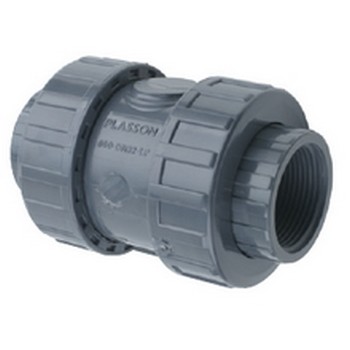

Domaines d'application
Vannes en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
- Joints : EPDM
- Siège de la sphère : PTFE
- Ressort : ACIER INOX AISI 316 avec protection PTFE
Références normatives
- Conformes à la norme NF EN 1452-4 - Le filetage est conforme aux normes ISO 7-1 et BS21
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

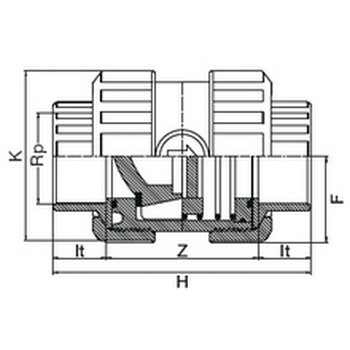

Tableau des dimensions
| Référence | Rp | DN | Lt | Z | H | F | K | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|
| 108103 | 3/8" | 10 | 14 | 43 | 71 | 23 | 45 | 0.095 | 16 |
| 108105 | 1/2" | 15 | 16 | 43 | 75 | 23 | 45 | 0.105 | 16 |
| 108107 | 3/4" | 20 | 19 | 51 | 89 | 29 | 55 | 0.204 | 16 |
| 108110 | 1" | 25 | 22 | 58 | 102 | 37 | 66 | 0.284 | 16 |
| 108113 | 1 1/4" | 32 | 26 | 68 | 120 | 44 | 80 | 0.479 | 16 |
| 108115 | 1 1/2" | 40 | 31 | 80 | 142 | 54 | 96 | 0.681 | 16 |
| 108120 | 2" | 50 | 38 | 93 | 169 | 65 | 118 | 1.439 | 16 |
| 108125 | 2 1/2" | 65 | 44 | 127 | 215 | 108 | 139 | 1.81 | 10 |
| 108130 | 3" | 80 | 51 | 148 | 250 | 125 | 165 | 3.015 | 10 |
| 108140 | 4" | 100 | 61 | 173 | 295 | 148 | 207 | 5.54 | 10 |
