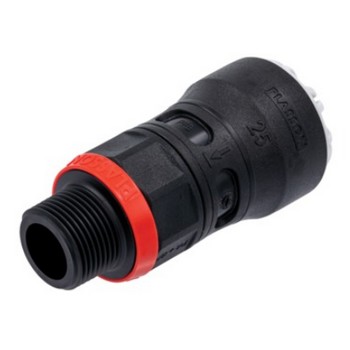

Domaines d'application
Raccords mécaniques destinés à l'assemblage des tubes en pression, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.
Description
Matière
- Corps : PP / Filetage : polyamide / Joints: EPDM et NBR
Références normatives
- ISO 17885: 2021 - Systèmes de canalisations en plastiques — Raccords mécaniques / ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

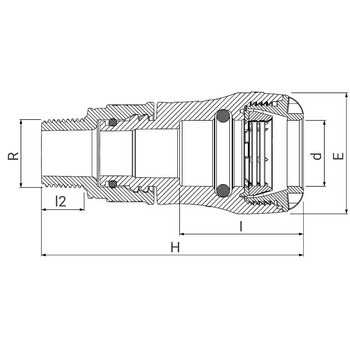

Tableau des dimensions
| Référence | d x R | H | E | l | l2 | PN à 20°C | Poids (kg) |
|---|---|---|---|---|---|---|---|
| 10N202005 | 20 x 1/2" | 95 | 41 | 45 | 16 | 16 | 0.07 |
| 10N202007 | 20 x 3/4" | 96 | 41 | 45 | 17 | 16 | - |
| 10N202010 | 20 x 1" | 77 | 41 | 45 | 19 | 16 | - |
| 10N202505 | 25 x 1/2" | 101 | 47 | 48 | 16 | 16 | - |
| 10N202507 | 25 x 3/4" | 102 | 47 | 48 | 17 | 16 | 0.77 |
| 10N202510 | 25 x 1" | 104 | 47 | 48 | 19 | 16 | 0.08 |
| 10N203207 | 32 x 3/4" | 118 | 58 | 55 | 16 | 16 | 0.16 |
| 10N203210 | 32 x 1" | 120 | 58 | 55 | 19 | 16 | 0.17 |
| 10N203213 | 32 x 1 1/4" | 122 | 58 | 55 | 22 | 16 | 0.17 |
| 10N203215 | 32 x 1 1/2" | 122 | 58 | 55 | 22 | 16 | 0.18 |
| 10N203220 | 32 x 2" | 133 | 58 | 55 | 26 | 16 | 0.21 |
| 10N204007 | 40 x 3/4" | 137 | 70 | 73 | 17 | 16 | - |
| 10N204010 | 40x 1" | 140 | 70 | 73 | 19 | 16 | - |
| 10N204013 | 40 x 1 1/4" | 142 | 70 | 73 | 22 | 16 | 0.23 |
| 10N204015 | 40 x 1 1/2" | 142 | 70 | 73 | 22 | 16 | - |
| 10N205013 | 50 x 1 1/4" | 158 | 85 | 78 | 22 | 16 | 0.43 |
| 10N205015 | 50 x 1 1/2" | 158 | 85 | 78 | 22 | 16 | 0.44 |
| 10N205020 | 50 x 2" | 162 | 85 | 78 | 26 | 16 | - |
| 10N206313 | 63 x 1 1/4" | 171 | 103 | 89 | 22 | 16 | - |
| 10N206315 | 63 x 1 1/2" | 171 | 103 | 89 | 22 | 16 | - |
| 10N206320 | 63 x 2" | 175 | 103 | 92 | 26 | 16 | 0.58 |
