Domaines d'application
Raccords mécaniques destinés à l'assemblage des tubes en pression, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.

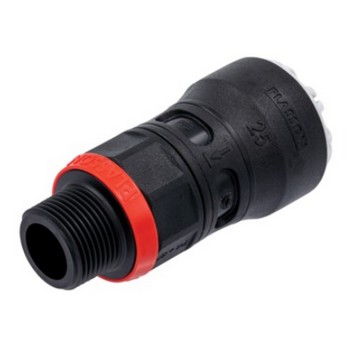

Description
Matière
- Corps : PP / Filetage : polyamide / Joints: EPDM et NBR
Références normatives
- ISO 17885: 2021 - Systèmes de canalisations en plastiques -Raccords mécaniques / ISO 228-1:2000 Filetages de tuyauterie pour raccordement sans étanchéité dans le filet - Partie 1: Dimensions, tolérances et désignation
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

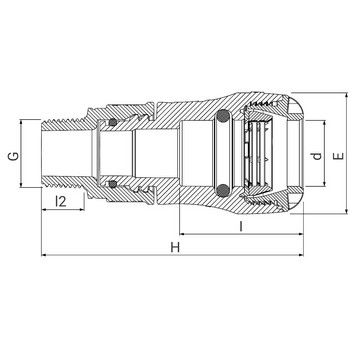

Tableau des dimensions
| Référence | d x G | H | E | l | l2 | PN à 20°C | Poids (kg) |
|---|---|---|---|---|---|---|---|
| 10N2G2005 | 20 x 1/2" | 95 | 41 | 45 | 16 | 16 | 0.07 |
| 10N2G2007 | 20 x 3/4" | 96 | 41 | 45 | 17 | 16 | - |
| 10N2G2010 | 20 x 1" | 77 | 41 | 45 | 19 | 16 | - |
| 10N2G2505 | 25 x 1/'2" | 101 | 47 | 48 | 16 | 16 | - |
| 10N2G2507 | 25 x 3/4" | 102 | 47 | 48 | 17 | 16 | 0.08 |
| 10N2G2510 | 25 x 1" | 104 | 47 | 48 | 19 | 16 | - |
| 10N2G3207 | 32 x 3/4" | 118 | 58 | 55 | 16 | 16 | - |
| 10N2G3210 | 32 x 1" | 120 | 58 | 55 | 19 | 16 | 0.17 |
| 10N2G3213 | 32 x 1 1/4" | 122 | 58 | 55 | 22 | 16 | - |
| 10N2G3215 | 32 x 1 1/2" | 122 | 58 | 55 | 22 | 16 | - |
| 10N2G4007 | 40 x 3/4" | 137 | 70 | 73 | 17 | 16 | - |
| 10N2G4010 | 40 x 1" | 140 | 70 | 73 | 19 | 16 | - |
| 10N2G4013 | 40 x 1 1/4" | 142 | 70 | 73 | 22 | 16 | - |
| 10N2G4015 | 40 x 1 1/2" | 142 | 70 | 73 | 22 | 16 | - |
| 10N2G5013 | 50 x 1 1/4" | 158 | 85 | 78 | 22 | 16 | - |
| 10N2G5015 | 50 x 1 1/2" | 158 | 85 | 78 | 22 | 16 | - |
| 10N2G5020 | 50 x 2" | 162 | 85 | 78 | 26 | 16 | - |
| 10N2G6313 | 63 x 1 1/4" | 171 | 103 | 89 | 22 | 16 | - |
| 10N2G6315 | 63 x 1 1/2" | 171 | 103 | 89 | 22 | 16 | - |
| 10N2G6320 | 63 x 2" | 175 | 103 | 92 | 26 | 16 | - |
