Domaines d'application
Vannes en PVC non plastifié pour les systèmes de canalisations d'eau sanitaire sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
- Joints : EPDM
- Siège de la sphère : PTFE
Références normatives
- Conformes à la norme NF EN 1452-4 / Conformité Sanitaire
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

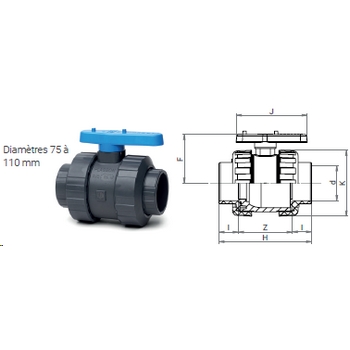

Tableau des dimensions
| Référence | d | DN | H | K | F | J | I | Z | PN à 20°C | Poids (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 114016A | 16 | 10 | 71 | 45 | 45 | 65 | 14 | 43 | 16 | 0.093 |
| 114020A | 20 | 15 | 75 | 45 | 45 | 65 | 16 | 43 | 16 | 0.103 |
| 114025A | 25 | 20 | 89 | 55 | 54 | 73 | 19 | 51 | 16 | 0.201 |
| 114032A | 32 | 25 | 102 | 66 | 66 | 78 | 22 | 58 | 16 | 0.281 |
| 114040A | 40 | 32 | 120 | 80 | 74 | 96 | 26 | 68 | 16 | 0.475 |
| 114050A | 50 | 40 | 142 | 96 | 86 | 110 | 31 | 80 | 16 | 0.672 |
| 114063A | 63 | 50 | 169 | 118 | 106 | 129 | 38 | 93 | 16 | 1.434 |
| 114075A | 75 | 65 | 215 | 139 | 128 | 132 | 44 | 137 | 10 | 2 |
| 114090A | 90 | 80 | 250 | 165 | 146 | 153 | 51 | 148 | 10 | 3.25 |
| 1140110A | 110 | 100 | 295 | 207 | 173 | 185 | 61 | 173 | 10 | 6 |
