Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH - LAITON
Références normatives
- Conformes à la norme NF EN 1452-3. Le filetage est conforme aux normes ISO 7-1 et BS21
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

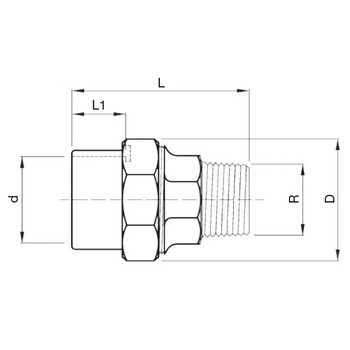

Tableau des dimensions
| Référence | d x R | D | L | L1 | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|
| 122231603 | 16 x 3/8" | 46 | 50 | 14 | 0.11 | 16 |
| 122232005 | 20 x 1/2" | 49.5 | 59 | 16 | 0.16 | 16 |
| 122232507 | 25 x 3/4" | 53 | 75 | 19 | 0.3 | 16 |
| 122233210 | 32 x 1" | 60 | 81 | 22 | 0.36 | 16 |
| 122234013 | 40 x 1 1/4" | 70.5 | 86 | 26 | 0.57 | 16 |
| 122235015 | 50 x 1 1/2" | 75 | 99 | 31 | 0.705 | 16 |
| 122236320 | 63 x 2" | 91 | 113 | 38 | 1.05 | 16 |
