Domaines d'application
Vannes en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
- Joints : EPDM
- Siège de la sphère : PTFE
Références normatives
- Conformes à la norme NF EN 1452-4 - Le filetage est conforme aux normes ISO 7-1 et BS21
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

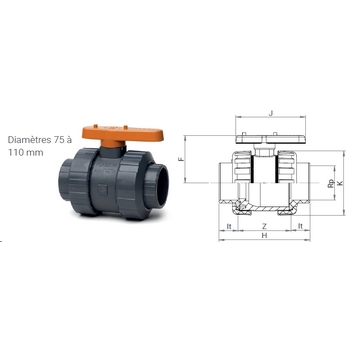

Tableau des dimensions
| Référence | Rp | DN | Lt | Z | H | F | J | K | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|---|
| 125103 | 3/8" | 10 | 14 | 43 | 71 | 45 | 65 | 45 | 0.095 | 16 |
| 125105 | 1/2" | 15 | 16 | 43 | 75 | 45 | 65 | 45 | 0.105 | 16 |
| 125107 | 3/4" | 20 | 19 | 51 | 89 | 54 | 73 | 55 | 0.204 | 16 |
| 125110 | 1" | 25 | 22 | 58 | 102 | 66 | 78 | 66 | 0.284 | 16 |
| 125113 | 1 1/4" | 32 | 26 | 68 | 120 | 74 | 96 | 80 | 0.479 | 16 |
| 125115 | 1 1/2" | 40 | 31 | 80 | 142 | 86 | 110 | 96 | 0.681 | 16 |
| 125120 | 2" | 50 | 38 | 93 | 169 | 106 | 129 | 118 | 1.439 | 16 |
| 124125 | 2 1/2" | 65 | 44 | 137 | 225 | 115 | 132 | 139 | 2 | 10 |
| 124130 | 3" | 80 | 51 | 148 | 250 | 128 | 153 | 165 | 3.25 | 10 |
| 124140 | 4" | 100 | 61 | 173 | 295 | 153 | 185 | 207 | 6.3 | 10 |
