Domaines d'application
Vannes 3 voies en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
- Joints : EPDM

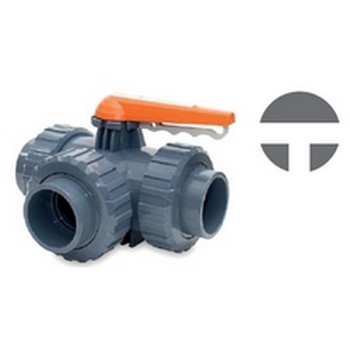

- Siège de la sphère : PTFE / Vanne montée en T
Références normatives
- Conformes à la norme NF EN 1452-4
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

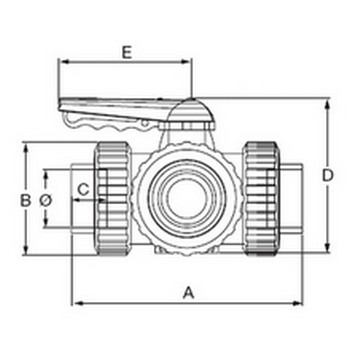

Tableau des dimensions
| Référence | Ø | DN | A | B | C | D | E | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|
| 155032T | 32 | 25 | 160 | 72 | 22 | 121 | 114 | 0.708 | 16 |
| 155040T | 40 | 40 | 214 | 103 | 31 | 155 | 140 | 1.634 | 16 |
| 155050T | 50 | 40 | 216 | 103 | 31 | 155 | 140 | 1.643 | 16 |
| 155063T | 63 | 50 | 251 | 120 | 38 | 172 | 140 | 2.531 | 16 |
| 155075T | 75 | 65 | 308 | 150 | 45 | 218 | 160 | 4.968 | 10 |
| 155090T | 90 | 65 | 332 | 150 | 51 | 218 | 160 | 5.277 | 10 |
