Domaines d'application
Vanne 3 voies motorisée (220V) à coller en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
- Joints : EPDM
- Siège de la sphère : PTFE/ Vanne montée en L
Références normatives
- Conforme à la norme NF EN 1452-4
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

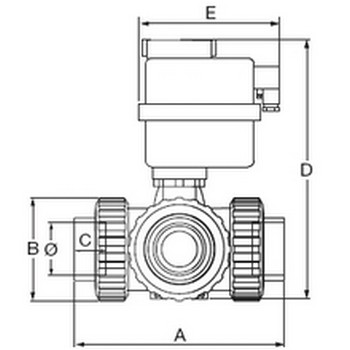

Tableau des dimensions
| Référence | Ø | DN | A | B | C | D | E | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|
| 158032 | 32 | 25 | 160 | 72 | 22 | 220 | 169 | 1.612 | 16 |
| 158040 | 40 | 40 | 214 | 103 | 26 | 279 | 177 | 3.444 | 16 |
| 158050 | 50 | 40 | 216 | 103 | 31 | 279 | 177 | 3.453 | 16 |
| 158063 | 63 | 50 | 251 | 120 | 38 | 318 | 177 | 4.449 | 16 |
| 158075 | 75 | 65 | 308 | 150 | 45 | 384 | 177 | 7.408 | 10 |
| 158090 | 90 | 65 | 332 | 150 | 51 | 384 | 177 | 7.717 | 10 |
