Domaines d'application

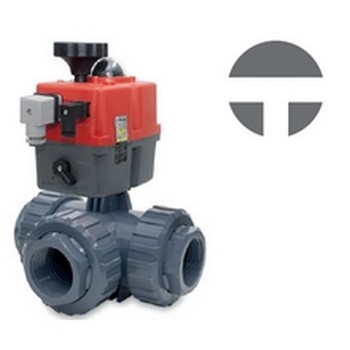

Vanne 3 voies motorisée (220V) à coller en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
- Joints : EPDM
- Siège de la sphère : PTFE / Vanne montée en T
Références normatives
- Conforme à la norme NF EN 1452-4 / Taraudage ISO 228
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

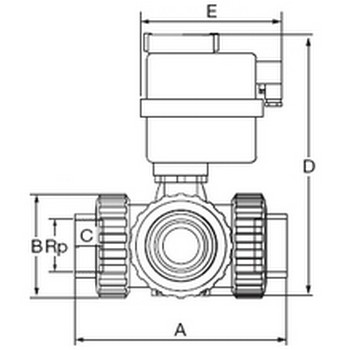

Tableau des dimensions
| Référence | Rp | DN | A | B | C | D | E | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|
| 158110T | 1" | 25 | 162 | 72 | 23 | 121 | 114 | 1.63 | 16 |
| 158115T | 1 1/2" | 40 | 210 | 103 | 33 | 155 | 140 | - | 16 |
| 158120T | 2" | 50 | 261 | 120 | 29 | 172 | 140 | 4.5 | 16 |
| 158125T | 2 1/2" | 65 | 322 | 150 | 33 | 218 | 160 | 7.47 | 10 |
