Domaines d'application
Vannes en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
- Joints : FPM
- Siège de la sphère : PTFE
Références normatives
- Conformes à la norme NF EN 1452-4 - Le filetage est conforme aux normes ISO 7-1 et BS21
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

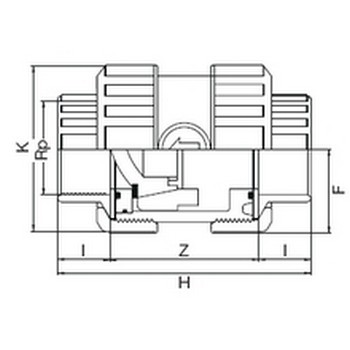

Tableau des dimensions
| Référence | Rp | DN | d | Z | K | I | H | F | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|---|
| 169103 | 3/8" | 10 | 3/8" | 47 | 45 | 12 | 71 | 23 | 0.088 | 16 |
| 169105 | 1/2" | 15 | 1/2" | 45 | 45 | 15 | 75 | 23 | 0.088 | 16 |
| 169107 | 3/4" | 20 | 3/4" | 57 | 55 | 16 | 89 | 29 | 0.145 | 16 |
| 169110 | 1" | 25 | 1 | 64 | 66 | 19 | 102 | 37 | 0.24 | 16 |
| 169113 | 1 1/4" | 32 | 1 1/4 | 76 | 80 | 22 | 120 | 44 | 0.405 | 16 |
| 169115 | 1 1/2" | 40 | 1 1/2 | 98 | 96 | 22 | 142 | 54 | 0.68 | 16 |
| 169120 | 2" | 50 | 2 | 117 | 118 | 26 | 169 | 65 | 1.145 | 16 |
