Domaines d'application
Eléments destinés au supportage mural des canalisations en PVC.
Description
Matière
- Corps : PE / Cerclage: PE
Références normatives
- Conformes à la norme NF EN 1452-3
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

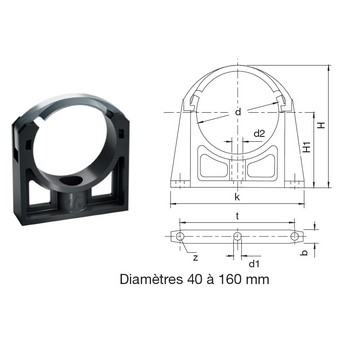

Tableau des dimensions
| Référence | d | k | d1 | d2 | H | H1 | H2 | b | Poids (kg) | z | t |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 205016T | 16 | 32 | 10 | 5 | 32 | 24 | 11 | 16 | 0.014 | - | - |
| 205020T | 20 | 32 | 10 | 5 | 34 | 25 | 11 | 16 | 0.006 | - | - |
| 205025T | 25 | 41 | 11 | 5.5 | 35 | 26 | 12 | 17 | 0.008 | - | - |
| 205032T | 32 | 49 | 11 | 5.5 | 44 | 30 | 11 | 16 | 0.012 | - | - |
| 205040T | 40 | 58 | 7 | 14.5 | 68 | 43 | - | 25 | 0.015 | 1 | - |
| 205050T | 50 | 69 | 7 | 14.5 | 77 | 47 | - | 25 | 0.03 | 1 | - |
| 205063T | 63 | 84 | 9 | 17.5 | 94 | 57 | - | 25 | 0.04 | 1 | - |
| 205075T | 75 | 126 | 9 | 17.5 | 107 | 64 | - | 30 | 0.063 | 3 | 109 |
| 205090T | 90 | 143 | 9 | 17.5 | 124 | 73 | - | 30 | 0.106 | 3 | 125 |
| 2050110T | 110 | 163 | 9 | 17.5 | 146 | 85 | - | 30 | 0.125 | 3 | 145 |
| 2050125T | 125 | 183 | 9 | 17.5 | 187 | 117 | - | 40 | 0.166 | 3 | 165 |
| 2050140T | 140 | 199 | 9 | 17.5 | 209 | 132 | - | 40 | 0.25 | 3 | 181 |
| 2050160T | 160 | 220 | 9 | 17.5 | 238 | 150 | - | 40 | 0.275 | 3 | 202 |
