Domaines d'application
Raccords mécaniques destinés à l'assemblage des tubes en pression de DN inférieurs ou égaux à 160mm, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.
Description
Matière
- Corps : Polypropylène, copolymère haute qualité
- Joints : EPDM
- Ressort : ACIER INOX
Références normatives
- Conformes aux normes ISO 14236 et AS/NZ 4129. Le filetage est conforme aux normes ISO-7, BS 21 - 1973, DIN 2999, NEN3258, AS 1722Part 1 - 1975
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

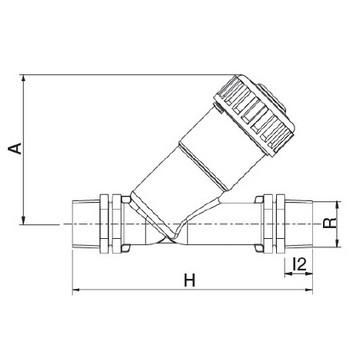

Tableau des dimensions
| Référence | R | A | H | I2 | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|
| 306707 | 3/4" | 92 | 151 | 18 | 0.141 | 8 |
| 306710 | 1" | 106 | 170 | 20 | 0.229 | 8 |
| 306713 | 1 1/4" | 134 | 200 | 22 | 0.382 | 8 |
| 306715 | 1 1/2" | 155 | 225 | 22 | 0.586 | 8 |
| 306720 | 2" | 182 | 254 | 26 | 975 | 8 |
