Domaines d'application
Pour la distribution d'eau ou d'autres fluides sous réserve de compatibilité et des températures comprises entre 0 et 40°C.

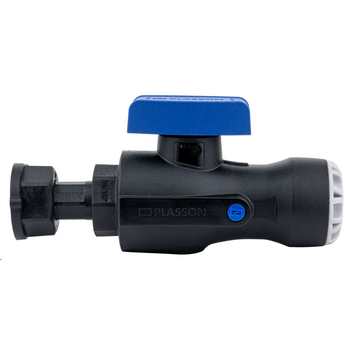

Description
Matière
- Corps en Polyamide chargé fibre de verre - Sphère en PP renforcé fibres de verre - Joint en EPDM - Siège en PPH - Poignée en PP renforcé fibres de verre - Résiste la corrosion. Version Série 1 d'un côté et écrou prisonnier de l'autre - Fermeture 1/4 de tour.
Références normatives
- Testée suivant les normes AS 5830 et AS 4020 et NSF61 - Taraudages selon ISO 228
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

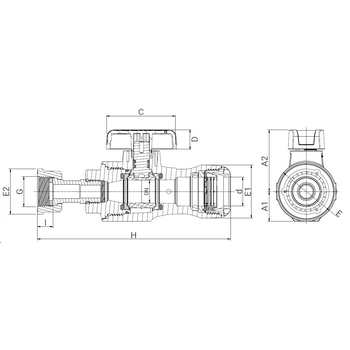

Tableau des dimensions
| Référence | d x G | DN | I | A1 | A2 | E | E1 | E2 | H | C | D | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 371016S2507 | 25 x 3/4" | 20 | 13 | 27 | 54 | 53 | 47 | 40 | 171 | 63 | 17 | 16 |
| 371016S2510 | 25 x 1" | 25 | 14 | 27 | 54 | 53 | 47 | 48 | 179 | 80 | 21 | 16 |
| 371016S3210 | 32 x 1" | 32 | 14 | 33 | 64 | 64 | 57 | 48 | 192 | 80 | 21 | 16 |
