Domaines d'application
Pour la distribution d'eau ou d'autres fluides sous réserve de compatibilité et des températures comprises entre 0 et 40°C.

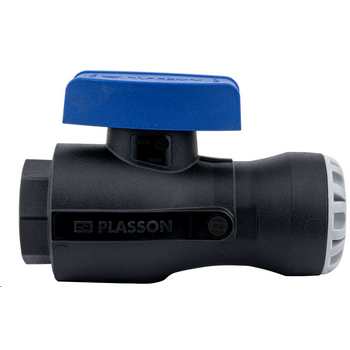

Description
Matière
- Corps en Polyamide chargé fibre de verre - Sphère en PP renforcé fibres de verre - Joint en EPDM - Siège en PPH - Poignée en PP renforcé fibres de verre - Résiste la corrosion. Version Série 1 d'un côté et taraudage de l'autre - Fermeture 1/4 de tour - Avec purge 1/8"
Références normatives
- Testée suivant les normes AS 5830 et AS 4020 et NSF61 - Taraudage conique selon ISO 7.1
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

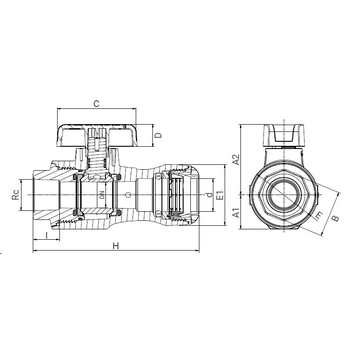

Tableau des dimensions
| Référence | d x Rc | DN | A1 | A2 | B | E | E1 | H | l | C | D | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 371030SF2507 | 25 x 3/4" | 20 | 27 | 54 | 36 | 53 | 47 | 129 | 19 | 63 | 17 | 16 |
| 371030SF3210 | 32 x 1" | 25 | 33 | 64 | 46 | 64 | 58 | 148 | 22 | 80 | 21 | 16 |
