Domaines d'application
Pour la distribution d'eau ou d'autres fluides sous réserve de compatibilité et des températures comprises entre 0 et 50°C.
Description
Matière
- Corps en Polyamide chargé fibre de verre - Sphère en PP renforcé fibres de verre - Joint en EPDM - Siège en PPH - Poignée en PP renforcé fibres de verre. Poignée en PP renforcé fibres de verre. Résiste la corrosion. Les 2 taraudages sont identiques.
Références normatives
- Testée suivant les normes AS 5830 et AS 4020 et NSF61 - Taraudages selon ISO 7.1
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

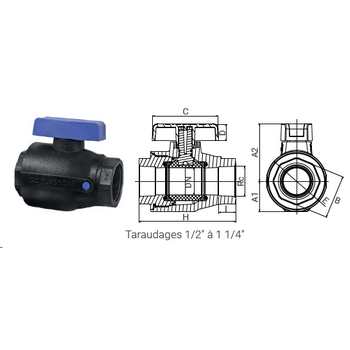

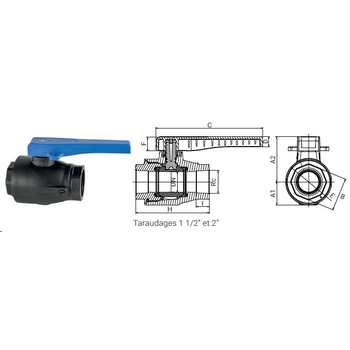

Tableau des dimensions
| Référence | DN | Rc | A1 | A2 | H | I | B | E | C | D | Poids (kg) | PN à 20°C | F |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 373005 | 15 | 1/2" | 27 | 54 | 97 | 17 | 36 | 53 | 63 | 17 | 0.18 | 16 | - |
| 373007 | 20 | 3/4" | 27 | 54 | 97 | 18 | 36 | 53 | 63 | 17 | 0.175 | 16 | - |
| 373010 | 25 | 1" | 33 | 64 | 116 | 21 | 46 | 64 | 80 | 21 | 0.313 | 16 | - |
| 373013 | 32 | 1 1/4" | 36 | 70 | 118 | 20 | 55 | 73 | 80 | 21 | - | 16 | - |
| 373015 | 40 | 1 1/2" | 45 | 87 | 144 | 24 | 65 | 91 | 210 | 20 | - | 16 | 28 |
| 373020 | 50 | 2" | 53 | 97 | 162 | 29 | 75 | 100 | 210 | 20 | 0.918 | 16 | 28 |
