Domaines d'application
Pour la distribution d'eau ou d'autres fluides sous réserve de compatibilité et des températures comprises entre 0 et 50°C.
Description
Matière
- Corps en Polyamide chargé fibre de verre - Sphère en PP renforcé fibres de verre - Joint en EPDM - Siège en PPH - Poignée en PP renforcé fibres de verre. Résiste la corrosion / Diamètre des 2 purges : DN 20 et 25 : 1/8’’ - DN 32 à 50 : 1/4’’
Références normatives
- Testée suivant les normes AS 5830 et AS 4020 et NSF61 - Taraudage selon ISO 7.1
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

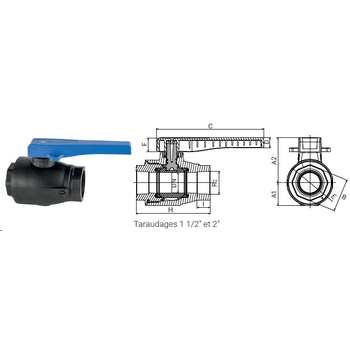

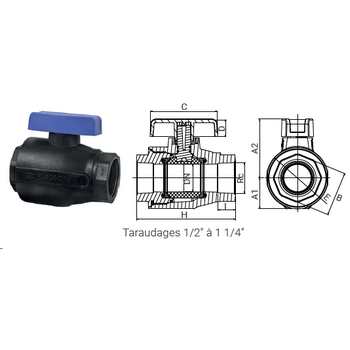

Tableau des dimensions
| Référence | DN | Rc | A1 | A2 | H | I | B | E | C | D | F | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3730F05 | 15 | 1/2" | 27 | 54 | 97 | 17 | 36 | 53 | 63 | 17 | - | 0.19 | 16 |
| 3730F07 | 20 | 3/4" | 27 | 54 | 97 | 18 | 36 | 53 | 63 | 17 | - | 0.18 | 16 |
| 3730F10 | 25 | 1" | 33 | 64 | 116 | 21 | 46 | 64 | 80 | 21 | - | 0.31 | 16 |
| 3730F13 | 32 | 1 1/4" | 36 | 70 | 118 | 20 | 55 | 73 | 80 | 21 | - | 0.39 | 16 |
| 3730F15 | 40 | 1 1/2" | 45 | 87 | 144 | 24 | 65 | 91 | 210 | 20 | 28 | 0.71 | 16 |
| 3730F20 | 50 | 2" | 53 | 97 | 162 | 29 | 75 | 100 | 210 | 20 | 28 | 0.92 | 16 |
