Domaines d'application

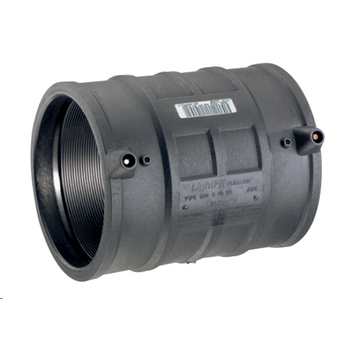

Raccords électrosoudables en polyéthylène (PE) pour les systèmes de canalisations destinées au passage de câbles électriques et à leurs assemblages, avec des composants en PE.
Description
Matière
- Corps : Polyéthylène noir PE 100
Références normatives
- NF EN 12201 - NF136 - Goupe 5 Elec
Mise en œuvre
- Fiche d'installation (dans Téléchargements)
Tableau des dimensions
| Référence | d | L | L1 | D | A | pour des tubes avec SDR | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|
| 38014110 | 110 | 163 | 80 | 131 | 79 | 11 à 26 | 0.54 | 10 |
| 38014140 | 140 | 182 | 89 | 167 | 94 | 11 à 33 | 0.97 | 10 |
| 38014160 | 160 | 198 | 97 | 193 | 104 | 11 à 33 | 1.32 | 10 |
| 38014180 | 180 | 212 | 104 | 215 | 114 | 11 à 33 | 1.65 | 10 |
| 38014200 | 200 | 232 | 114 | 235 | 127 | 11 à 33 | 2.1 | 10 |
| 38014225 | 225 | 240 | 118 | 264 | 141 | 11 à 33 | 2.825 | 10 |
| 38014250 | 250 | 256 | 126 | 293 | 155 | 11 à 33 | 3.728 | 10 |
