Domaines d'application
Raccords électrosoudables en polyéthylène (PE) pour les systèmes de canalisations destinées à la distribution de combustibles gazeux et à leurs assemblages avec des composants en PE et autres matières, destinés à être utilisés une pression maximale de service, MOP, jusques et y compris 10 bars et à une température de service de 20 °C, comme température de référence.

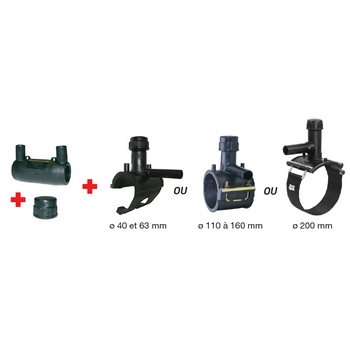

Description
Matière
- Corps : Polyéthylène noir PE 100
- Couteau : Laiton
- Joints : NBR
- DTE : POM
Références normatives
- NF EN 12201, NF EN 1555, NF 136 - Gaz
Mise en œuvre
- Fiche d'installation (dans Téléchargements)
Tableau des dimensions
| Référence | d x d1 | L | B | H | H1 | H2 | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|
| 46614040032 | 40 x 32 | 100 | 66 | 121 | 11 | 94 | 0.35 | 4 |
| 46615063020 | 63 x 20 | 118 | 100 | 90 | 104 | 90 | 0.4 | 10 |
| 46614063032 | 63 x 32 | 118 | 100 | 142 | 60 | 86 | 0.434 | 4 |
| 46615063032 | 63 x 32 | 118 | 100 | 142 | 60 | 86 | 0.43 | 10 |
| 46614110032 | 110 x 32 | 118 | 148 | 127 | 16 | 114 | 0.35 | 4 |
| 46614110040 | 110 x 40 | 118 | 148 | 138 | 21 | 177 | 0.35 | 4 |
| 46614110063 | 110 x 63 | 118 | 148 | 175 | 64 | 114 | 1.4 | 4 |
| 46614125032 | 125 x 32 | 118 | 162 | 131 | 16 | 114 | 0.35 | 4 |
| 46614125040 | 125 x 40 | 118 | 162 | 141 | 21 | 177 | 0.35 | 4 |
| 46614125063 | 125 x 63 | 118 | 162 | 175 | 64 | 177 | 1.518 | 4 |
| 46615160020 | 160 x 20 | 118 | 199 | 118 | 21 | 138 | 1.41 | 10 |
| 46614160032 | 160 x 32 | 118 | 199 | 144 | 16 | 138 | 0.35 | 4 |
| 46615160032 | 160 x 32 | 118 | 199 | 144 | 16 | 138 | 0.35 | 10 |
| 46614160040 | 160 x 40 | 118 | 199 | 157 | 21 | 138 | - | 4 |
| 46614160063 | 160 x 63 | 118 | 199 | 197 | 20 | 177 | 1.629 | 4 |
| 46615160063 | 160 x 63 | 118 | 199 | 197 | 20 | 177 | 1.63 | 10 |
| 46614200032 | 200 x 32 | 176 | 202 | 132 | 56 | 177 | 1.45 | 4 |
| 46614200040 | 200 x 40 | 176 | 202 | 142 | 60 | 177 | - | 4 |
| 46614200063 | 200 x 63 | 176 | 202 | 175 | 64 | 177 | 1.919 | 4 |
