Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
- Boulonnerie : Acier galvanisé
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

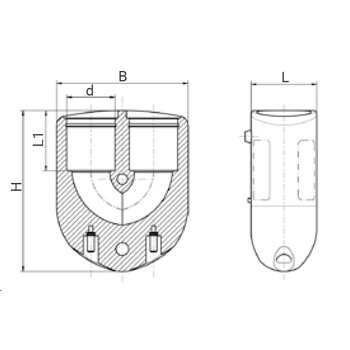

Tableau des dimensions
| Référence | d | B | Type boulons | L1 | L | H | pour des tubes avec SDR | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|
| 4909K4025 | 25 | 72 | M6 x 70 | 38 | 38 | 99 | 7 à 11 | 0.338 | 16 |
| 4909K4032 | 32 | 88 | M6 x 90 | 41 | 44 | 108 | 7 à 11 | 0.43 | 16 |
| 4909K4040 | 40 | 106 | M6 x 100 | 48 | 53 | 123 | 7 à 11 | 0.63 | 16 |
