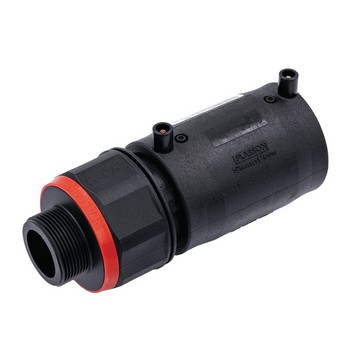

Manchon de transition - Fileté polyamide - 4921N4

Manchon de transition - Fileté polyamide 4921N4
cliquer pour agrandir
 Manchon de transition - Fileté polyamide 4921N4
cliquer pour agrandir
Voir le tableau des dimensions pour accéder aux références

Domaines d'application

Raccords destinés à l'assemblage des tubes PE en pression, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.

Description

Matière

  • Corps : PE 100 / Filetage : polyamide / Joints: EPDM

Références normatives

  • NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau / ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation

Mise en œuvre

  • Fiche d'installation (dans Téléchargements)

Tableau des dimensions

Tableau des dimensions du produit Manchon de transition - Fileté polyamide - 4921N4
Référence d x RLL1L2Apour des tubes avec SDRPN à 20°CPoids (kg)
4921N40200520 x 1/2"12837523511160.09
4921N40200720 x 3/4"12937533511160.09
4921N40201020 x 1"13137553511160.09
4921N40250525 x 1/2"1324049371116-
4921N40250725 x 3/4"1334050371116-
4921N40251025 x 1"13540523711160.1
4921N40320732 x 3/4"1564466411116-
4921N40321032 x 1"15844684111160.19
4921N40321332 x 1 1/4"1614471411116-
4921N40321532 x 1 1/2"1614471411116-
4921N40400740 x 3/4"1624864461116-
4921N40401040 x 1"1644866461116-
4921N40401340 x 1 1/4"16748694611160.25
4921N40401540 x 1 1/2"1674869461116-
4921N40501350 x 1 1/4"1905088511116-
4921N40501550 x 1 1/2"1905088511116-
4921N40502050 x 2"1945092511116-
4921N40631363 x 1 1/4"2055887581116-
4921N40631563 x 1 1/2"2055887581116-
4921N40632063 x 2"20958915811160.58
