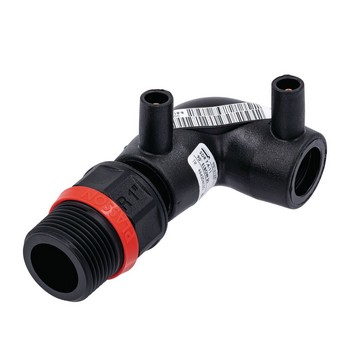

Coude 90 ES PN16 Filetage Polyamide - 4925N4

Coude 90 ES PN16 Filetage Polyamide 4925N4
cliquer pour agrandir
 Coude 90 ES PN16 Filetage Polyamide 4925N4
cliquer pour agrandir
Voir le tableau des dimensions pour accéder aux références

Domaines d'application

Raccords destinés à l'assemblage des tubes PE en pression, utilisés pour les canalisations véhiculant de l'eau potable et de l'eau pour un usage général à des températures inférieures ou égales à 40°C (au-delà de 20°C, appliquer un coefficient de détimbrage), à l'attention des collectivités, des secteurs agricoles ou industriels (la nature des bagues et des joints d'adaptation en fonction du fluide transporté). Application eau chaude EXCLUE.

Description

Matière

  • Corps : PE 100 / Filetage : polyamide / Joints: EPDM

Références normatives

  • NF EN 12201-3 : Systèmes de canalisations en plastique pour l'alimentation en eau / ISO 7-1:1994 Filetages de tuyauterie pour raccordement avec étanchéité dans le filet — Partie 1: Dimensions, tolérances et désignation

Mise en œuvre

  • Fiche d'installation (dans Téléchargements)

Tableau des dimensions

Tableau des dimensions du produit Coude 90 ES PN16 Filetage Polyamide - 4925N4
Référence d x RLL1L2Apour des tubes avec SDRPN à 20°CPoids (kg)
4925N40200520 x 1/2"1243554541116-
4925N40200720 x 3/4"1253555541116-
4925N40201020 x 1"1273557541116-
4925N40250525 x 1/2"1243544541116-
4925N40250725 x 3/4"12535555411160.1
4925N40251025 x 1"1273557541116-
4925N40320732 x 3/4"1504466411116-
4925N40321032 x 1"1524468411116-
4925N40321332 x 1 1/4"1554471411116-
4925N40321532 x 1 1/2"1554471411116-
4925N40400740 x 3/4"1644867451116-
4925N40401040 x 1"1664869451116-
4925N40401340 x 1 1/4"16848714511160.27
4925N40401540 x 1 1/2"1684871451116-
4925N40501350 x 1 1/4"1994989501116-
4925N40501550 x 1 1/2"1994989501116-
4925N40502050 x 2"2034993501116-
4925N40631363 x 1 1/4"2185886561116-
4925N40631563 x 1 1/2"2185886561116-
4925N40632063 x 2"2225890567,4 à 17,616-
