Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100 / Taraudage ISO 7-1: Inox / A positionner obligatoirement avec l'outil POS08 - Non Smartfuse
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

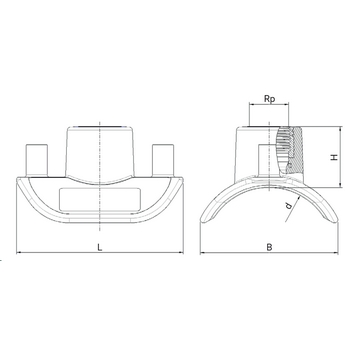

Tableau des dimensions
| Référence | d x Rp | H | B | L | pour des tubes avec SDR | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|
| 49383S40005I | 110-400 x 1/2" | 35 | 85 | 103 | Voir spécifités Ref. | 0.109 | 16 |
| 49383S40007I | 110-400 x 3/4" | 38 | 85 | 103 | Voir spécifités Ref. | 0.123 | 16 |
| 49383S40010I | 110-400 x 1" | 38 | 85 | 103 | Voir spécifités Ref. | 0.148 | 16 |
| 49383S90005I | 450-1200 x 1/2" | 35 | 85 | 103 | 7 à 26 | 0.109 | 16 |
| 49383S90007I | 450-1200 x 3/4" | 38 | 85 | 103 | 7 à 26 | 0.123 | 16 |
| 49383S90010I | 450-1200 x 1" | 38 | 85 | 103 | 7 à 26 | 0.148 | 16 |
