Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps : Polyéthylène noir PE 100
- Taraudage : Laiton
Références normatives
- Conformes aux normes NF EN 12201, NF T 54-969, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

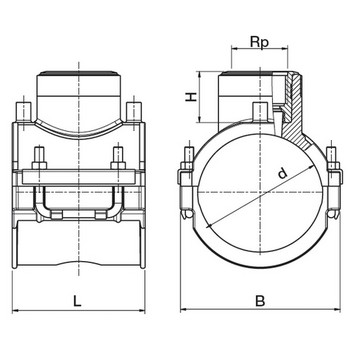

Tableau des dimensions
| Référence | d x Rp | B | H | L | D max couteau | pour des tubes avec SDR | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|
| 4938406313 | 63 x 1 1/4" | 100 | 53 | 118 | 32 | 7,4 à 11 | 0.595 | 16 |
| 4938407513 | 75 x 1 1/4" | 117 | 53 | 118 | 32 | 7,4 à 11 | 0.605 | 16 |
| 4938409015 | 90 x 1 1/2" | 121 | 53 | 118 | 36 | 7,4 à 17,6 | 0.93 | 16 |
| 4938409020 | 90 x 2" | 142 | 76 | 176 | 45 | 7,4 à 17,6 | 1.503 | 16 |
| 4938411015 | 110 x 1 1/2" | 118 | 53 | 142 | 36 | 7,4 à 17,6 | 0.99 | 16 |
| 4938411020 | 110 x 2" | 158 | 76 | 176 | 45 | 7,4 à 17,6 | 1.516 | 16 |
| 4938412515 | 125 x 1 1/2" | 158 | 53 | 118 | 36 | 7,4 à 17,6 | 1.029 | 16 |
| 4938412520 | 125 x 2" | 166 | 76 | 176 | 45 | 7,4 à 17,6 | 1.523 | 16 |
| 4938414015 | 140 x 1 1/2" | 175 | 53 | 118 | 36 | 7,4 à 17,6 | 1.072 | 16 |
| 4938414020 | 140 x 2" | 174 | 76 | 176 | 45 | 7,4 à 17,6 | 1.52 | 16 |
| 4938416015 | 160 x 1 1/2" | 196 | 53 | 118 | 36 | 7,4 à 17,6 | 1.134 | 16 |
| 4938416020 | 160 x 2" | 176 | 76 | 176 | 45 | 7,4 à 17,6 | 1.539 | 16 |
| 4938418015 | 180 x 1 1/2" | 118 | 53 | 216 | 36 | 7,4 à 17,6 | 1.2 | 16 |
| 4938418020 | 180 x 2" | 182 | 76 | 176 | 45 | 7,4 à 17,6 | 1.548 | 16 |
| 4938420020 | 200 x 2" | 202 | 76 | 176 | 45 | 7,4 à 17,6 | 1.558 | 16 |
| 4938422520 | 225 x 2" | 227 | 76 | 176 | 45 | 7,4 à 17,6 | 1.57 | 16 |
| 4938425020 | 250 x 2" | 252 | 76 | 176 | 45 | 7,4 à 17,6 | 1.583 | 16 |
