Domaines d'application

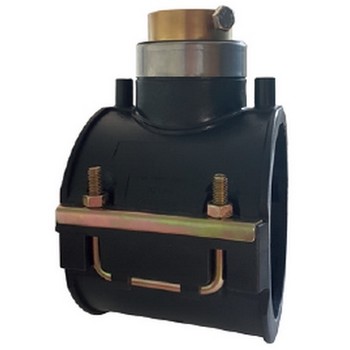

Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).
Description
Matière
- Corps: PE100
- Taraudage Laiton : Petit et Gros bossage
- Joint torique standard : NBR
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

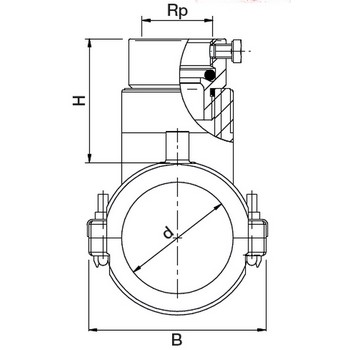

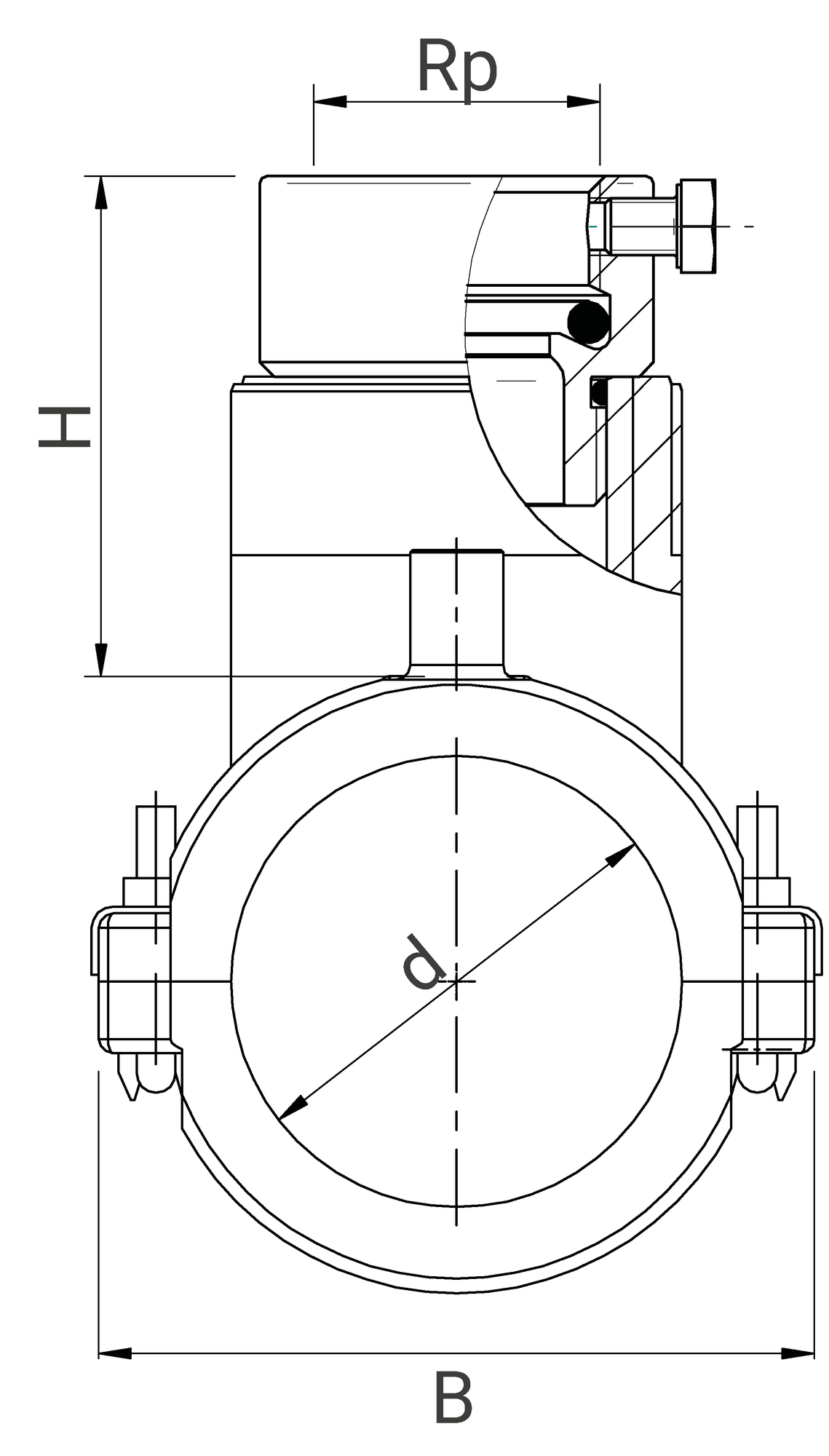

Tableau des dimensions
| Référence | d x Rp | B | H | D Fraise | pour des tubes avec SDR | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|
| 49384063PB | 63 x M40 x 3 | 100 | 53 | 25 | 7,4 à 11 | 1.21 | 16 |
| 49384075PB | 75 x M40 x 3 | 117 | 97 | 25 | 7,4 à 11 | 1.21 | 16 |
| 49384090PB | 90 x M40 x 3 | 121 | 70 | 25 | 7,4 à 17,6 | 1.21 | 16 |
| 49384090GB | 90 x M55 x 3 | 142 | 97 | 40 | 7,4 à 17,6 | 1.78 | 16 |
| 49384110PB | 110 x M40 x 3 | 142 | 70 | 25 | 7,4 à 17,6 | 1.28 | 16 |
| 49384110GB | 110 x M55 x 3 | 158 | 97 | 40 | 7,4 à 17,6 | 1.84 | 16 |
| 49384125PB | 125 x M40 x 3 | 158 | 70 | 25 | 7,4 à 17,6 | 1.33 | 16 |
| 49384125GB | 125 x M55 x 3 | 166 | 97 | 40 | 7,4 à 17,6 | 1.88 | 16 |
| 49384160PB | 160 x M40 x 3 | 196 | 70 | 25 | 7,4 à 17,6 | 1.44 | 16 |
| 49384160GB | 160 x M55 x 3 | 176 | 97 | 40 | 7,4 à 17,6 | 1.85 | 16 |
| 49384180PB | 180 x M40 x 3 | 216 | 70 | 25 | 7,4 à 17,6 | 1.48 | 16 |
| 49384180GB | 180 x M55 x 3 | 202 | 97 | 40 | 7,4 à 17,6 | 1.90 | 16 |
| 49384225GB | 225 x M55 x 3 | 227 | 97 | 40 | 7,4 à 17,6 | 1.94 | 16 |
| 49384250GB | 250 x M55 x 3 | 252 | 97 | 40 | 7,4 à 17,6 | 1.94 | 16 |
