Plasson France - Raccords mécaniques - Raccords électrosoudables

Voir le tableau des dimensions pour accéder aux références

Domaines d'application

Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

Description

Matière

Corps :PE100 / Bride : Acier revêtu PP / Pas de reconnaissance Smartfuse pour certaines références / PN16

Références normatives

Conformes aux normes NF EN 12201

Certificats de conformité

ACS (dans Téléchargements)

Mise en œuvre

Fiche d'installation (dans Téléchargements)

Tableau des dimensions

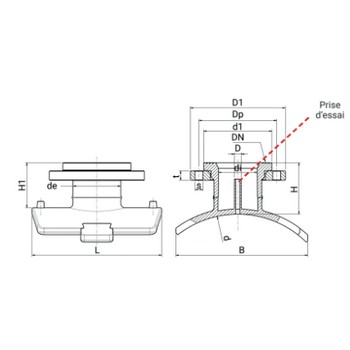

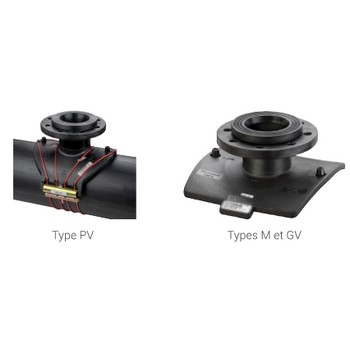

Tableau des dimensions du produit Selle de branchement à bride - 49593
Référence	d x de x DN	L	B	H	H1	D	D1	Dp	d1	Di	s	t	nbre trous	D Fraise	Classe de perçage	pour des tubes avec SDR	Poids (kg)	PN à 20°C
49594400080	280-400 x 90 x 80	300	305	115	102	16	200	160	138	73	18	20	8	69	ISO GN 10/16	7,4 à 17,6	2.93	16
49594400100	280-400 x 125 x 100	300	305	121	109	16	220	180	158	102	18	22	8	86	ISO GN 10/16	7,4 à 17,6	3.53	16
49594400150	280-400 x 160 x 150	300	305	132	119	16	285	240	212	131	18	24	8	127	ISO GN 10/16	7,4 à 17,6	6.33	16
49593400200	400 x 250 x 250	470	400	275	250	16	344	295	268	159	22	28	12	199	ISO GN 16	11 à 21	12.3	16
49593400250	400 x 250 x 250	420	400	275	250	16	410	355	320	204	22	26	12	199	ISO GN 16	11 à 26	16.3	16
49593450200	400-450 x 225 x 200	420	373	275	250	16	344	295	268	163	22	28	12	159	ISO GN 16	11 à 26	-	16
49593450250	450 x 250 x 250	470	405	275	250	16	410	355	320	199	26	33	12	199	ISO GN 16	11 à 26	-	16
49593450300	450 x 315 x 300	530	450	275	250	16	467	410	370	251	26	40	12	251	ISO GN 16	11 à 26	-	16
49593500300	500 x 315 x 300	530	460	275	250	16	467	410	370	251	26	40	12	251	ISO GN 16	11 à 26	22.70	16
49593560300	560 x 315 x 300	530	475	275	250	16	467	410	370	251	26	40	12	251	ISO GN 16	11 à 26	22.75	16
49593560400	560 x 400 x 400	610	510	280	250	16	595	525	482	319	30	54	16	319	ISO GN 16	11 à 26	-	16
49593630200	500-630 x 225 x 200	420	405	275	250	16	344	295	268	163	22	28	12	159	ISO GN 16	11	-	16
49593630250	500-630 x 250 x 250	420	400	206	225	16	395	350	320	204	22	26	12	204	ISO GN 16	11 à 33	15.4	16
49593630300	630 x 315 x 300	530	490	275	250	16	467	410	370	251	26	40	12	251	ISO GN 16	11 à 33	-	16
49593630400	630 x 400 x 400	610	520	280	250	16	595	525	482	319	30	54	16	251	ISO GN 16	11 à 33	-	16
49593710200	710 x 225 x 200	470	410	275	250	16	344	295	268	159	22	28	12	163	ISO GN 16	11 à 41	-	16
49593710250	710 x 250 x 250	470	430	275	250	16	410	355	320	199	26	33	12	199	ISO GN 16	11 à 41	-	16
49593710300	710 x 315 x 300	530	500	275	250	16	467	410	370	251	26	40	12	251	ISO GN 16	11 à 41	-	16
49593710400	710 x 400 x 400	610	530	280	250	16	595	525	482	319	30	54	16	319	ISO GN 16	11 à 41	-	16
49594800080	450-800 x 90 x 80	300	315	117	105	16	200	160	138	73	18	20	8	69	ISO GN 10/16	7,4 à 26	2.96	16
49594800100	450-800 x 125 x 100	300	315	123	110	16	220	180	158	101	18	22	8	86	ISO GN 10/16	7,4 à 26	3.53	16
49594800150	450-800 x 160 x 150	300	315	132	121	16	285	240	212	131	18	24	8	127	ISO GN 10/16	7,4 à 26	6.3	16
49593800200	800 x 225 x 200	470	410	275	250	16	344	295	268	159	22	28	12	159	ISO GN 16	11 à 26	-	16
49593800250	800 x 250 x 250	470	430	275	250	16	410	355	320	199	26	33	12	199	ISO GN 16	11 à 26	-	16
49593800300	800 x 315 x 300	530	510	275	250	16	467	410	370	251	26	40	12	251	ISO GN 16	11 à 41	-	16
49593800400	800 x 400 x 400	610	540	280	250	16	595	525	482	319	30	54	16	319	ISO GN 16	11 à 41	-	16
49593900150	900 x 160 x 150	300	320	132	121	16	285	240	212	131	18	24	8	127	ISO GN 10/16	11 à 41	-	16
49593900200	900 x 225 x 200	470	415	275	250	16	344	295	268	159	22	28	12	159	ISO GN 16	11 à 41	-	16
49593900250	900 x 250 x 250	470	440	275	250	16	410	355	320	251	26	33	12	199	ISO GN 16	11 à 41	-	16
49593900300	900 x 315 x 300	530	530	275	250	16	467	410	370	251	26	40	12	251	ISO GN 16	11 à 41	-	16
49593900400	900 x 400 x 400	610	540	280	250	16	595	525	482	319	30	54	16	319	ISO GN 16	11 à 41	-	16
495931000100	1000 x 110 x 100	300	320	110	102	16	220	180	158	101	18	22	8	86	ISO GN 16	11 à 41	-	16
495931000150	1000 x 160 x 150	300	320	121	113	16	285	240	212	131	18	24	8	127	ISO GN 10/16	11 à 41	-	16
495931000200	1000 x 225 x 200	470	443	275	250	16	344	295	268	163	22	28	12	159	ISO GN 16	11 à 41	-	16
495931000250	1000 x 250 x 250	470	443	275	250	16	410	355	320	204	26	33	12	199	ISO GN 16	11 à 41	-	16
495931000300	1000 x 315 x 300	530	516	275	250	16	467	410	370	257	26	40	12	251	ISO GN 16	11 à 26	-	16
495931000400	1000 x 400 x 400	610	563	280	250	16	595	525	482	319	30	54	16	319	ISO GN 16	11 à 41	-	16
4959312000100	1200 110 x 100	300	320	110	102	16	220	180	158	101	18	22	8	86	ISO GN 10/16	11 à 41	-	16
495931200150	1200 x 160 x 150	300	320	121	113	16	285	240	212	131	18	24	8	127	ISO GN 10/16	11 à 41	-	16
495931200200	1200 x 225 x 200	470	447	275	250	16	344	295	268	163	22	28	12	159	ISO GN 16	11 à 41	-	16
495931200250	1200 x 250 x 250	470	447	275	250	16	410	355	320	204	26	33	12	199	ISO GN 16	11 à 41	-	16
495931200300	1200 x 315 x 300	530	526	275	250	16	467	410	370	257	26	40	12	251	ISO GN 16	11 à 41	-	16
495931200400	1200 x 400 x 400	610	574	280	250	16	595	525	482	319	30	54	16	319	ISO GN 16	11 à 41	-	16
