Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

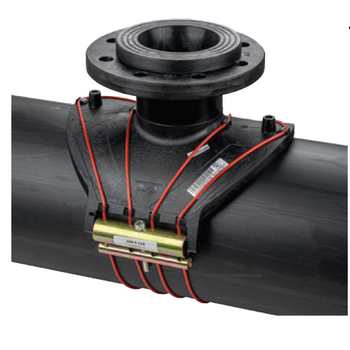

Description
Matière
- Corps :PE100 SDR 11 / Bride : Acier revêtu PP / ISO GN10/16
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

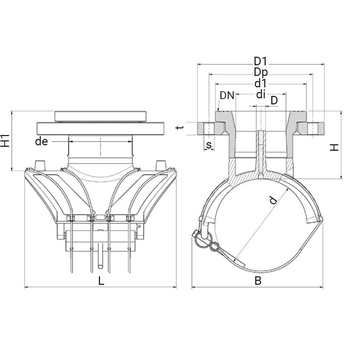

Tableau des dimensions
| Référence | d x de x DN | L | B | H | H1 | D | D1 | Dp | d1 | Di | de | s | t | pour des tubes avec SDR | nbre trous | Classe de perçage |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4959X4125100 | 125 x 110 x 100 | 242 | 180 | 118 | 105 | 16 | 220 | 180 | 158 | 87 | 110 | 18 | 22 | 7.4 à 17 | 8 | ISO GN 10/16 |
| 4959X4140100 | 140 x 110 x 100 | 242 | 186 | 118 | 105 | 16 | 220 | 180 | 158 | 87 | 110 | 18 | 22 | 7.4 à 17 | 8 | ISO GN 10/16 |
| 4959X4160100 | 160 x 110 x 100 | 263 | 219 | 119 | 105 | 16 | 220 | 180 | 158 | 87 | 110 | 18 | 22 | 7.4 à 17 | 8 | ISO GN 10/16 |
| 4959X4180100 | 180 x 110 x 100 | 263 | 229 | 119 | 105 | 16 | 220 | 180 | 158 | 87 | 110 | 18 | 22 | 7.4 à 17 | 8 | ISO GN 10/16 |
| 4959X4200100 | 200 x 110 x 100 | 295 | 277 | 120 | 105 | 16 | 220 | 180 | 158 | 87 | 110 | 18 | 22 | 7.4 à 17 | 8 | ISO GN 10/16 |
| 4959X4225100 | 225 x 110 x 100 | 295 | 272 | 120 | 105 | 16 | 220 | 180 | 158 | 87 | 110 | 18 | 22 | 7.4 à 17 | 8 | ISO GN 10/16 |
| 4959X4250100 | 250 x 110 x 100 | 295 | 280 | 120 | 105 | 16 | 220 | 180 | 158 | 87 | 110 | 18 | 22 | 7.4 à 17 | 8 | ISO GN 10/16 |
