Domaines d'application
Raccords électrosoudables pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

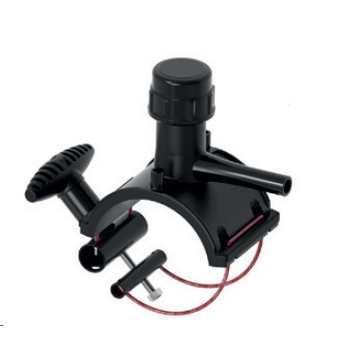

Description
Matière
- Poignée ergonomique, pas de boulonnerie à serrer / Serrage rapide / Contrôle de l'effort de serrage / Lecture Smartfuse, code à barres et en mode manuel.
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-155
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

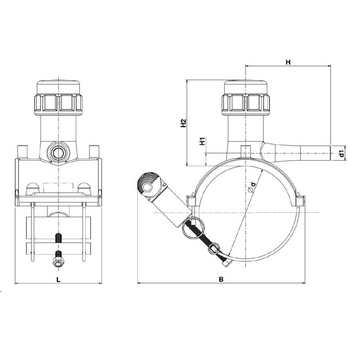

Tableau des dimensions
| Référence | d x d1 | H | H1 | H2 | B | L | pour des tubes avec SDR | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|
| 4963Q4090020 | 90 x 20 | 116 | 16 | 116 | 215 | 120 | 11 à 17,6 | - | 16 |
| 4963Q4090025 | 90 x 25 | 95 | 16 | 116 | 215 | 120 | 11 à 17,6 | 1.14 | 16 |
| 4963Q4090032 | 90 x 32 | 125 | 16.4 | 116 | 215 | 120 | 11 à 17,6 | 1.16 | 16 |
| 4963Q4090040 | 90 x 40 | 133 | 22.6 | 116 | 215 | 120 | 11 à 17.6 | 1.18 | 16 |
| 4963Q4110025 | 110 x 25 | 95 | 17 | 114 | 230 | 118 | 11 à 17,6 | 0.85 | 16 |
| 4963Q4110032 | 110 x 32 | 127 | 17 | 114 | 230 | 118 | 11 à 17,6 | 0.86 | 16 |
| 4963Q4110040 | 110 x 40 | 137 | 23 | 114 | 230 | 118 | 11 à 17,6 | - | 16 |
| 4963Q4125025 | 125 x 25 | 95 | 16 | 114 | 251 | 118 | 11 à 17,6 | 0.91 | 16 |
| 4963Q4125032 | 125 x 32 | 131 | 16 | 114 | 251 | 118 | 11 à 17.6 | 1.019 | 16 |
| 4963Q4125040 | 125 x 40 | 141 | 16 | 114 | 251 | 118 | 11 à 17,6 | 1.019 | 16 |
| 4963Q4160025 | 160 x 25 | 100 | 21 | 138 | 290 | 118 | 11 à 17,6 | 1.14 | 16 |
| 4963Q4160032 | 160 x 32 | 144 | 16 | 138 | 290 | 118 | 11 à 17,6 | 1.16 | 16 |
| 4963Q4160040 | 160 x 40 | 157 | 21 | 138 | 290 | 118 | 11 à 17,6 | 1.18 | 16 |
| 4963Q4160050 | 160 x 50 | 175 | 24 | 138 | 290 | 118 | 11 à 17,6 | 1.24 | 16 |
| 4963Q4160063 | 160 x 63 | 197 | 20 | 138 | 290 | 118 | 11 à 17.6 | 1.32 | 16 |
| 4963Q4180032 | 180 x 32 | 143 | 18 | 137 | 410 | 120 | 11 à 17.6 | - | 16 |
| 4963Q4180040 | 180 x 40 | 156 | 21 | 137 | 410 | 120 | 11 à 17.6 | - | 16 |
| 4963Q4180050 | 180 x 50 | 169 | 25 | 137 | 410 | 120 | 11 à 17.6 | - | 16 |
| 4963Q4180063 | 180 x 63 | 195 | 21 | 137 | 410 | 120 | 11 à 17,6 | - | 16 |
