Domaines d'application
Raccords électrosoudables à brides pour les systèmes de canalisations en polyéthylène (PE) dans le domaine de l'alimentation en eau destinée à la consommation humaine, y compris le transport des eaux brutes avant traitement, et leurs assemblages avec des composants en PE et d’autres matériaux destinés à être utilisés sous pression et à une température de service de 20 °C comme température de référence, pouvant atteindre un maximum de 40° (au delà de 20°C, appliquer un coefficient de détimbrage).

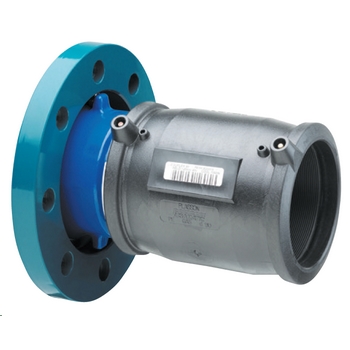

Description
Matière
- Bride en fonte / Manchon en PE100
Références normatives
- Conformes aux normes NF EN 12201, AS/NZS 4129, WIS 4-32-14 et WIS 4-32-15
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

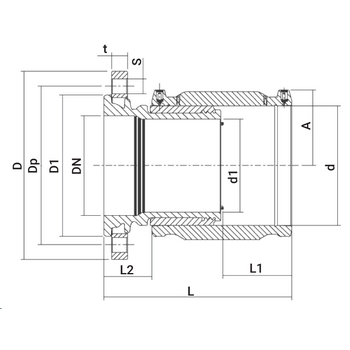

Tableau des dimensions
| Référence | d x DN | A | L | L1 | L2 | D1 | d1 | D | Dp | s | t | pour des tubes avec SDR | nbre trous | Classe de perçage | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 49774063 | 63 x 50 | 57 | 217 | 57 | 100 | 104 | 43 | 165 | 125 | 18 | 20 | 11 à 17,6 | 4 | ISO GN 10/16 | 4.2 | 16 |
| 49774090 | 90 X 80 | 70 | 216 | 73 | 68 | 139 | 67 | 200 | 160 | 18 | 20 | 7,4 à 17,6 | 8 | ISO GN 10/16 | 5.779 | 16 |
| 49774110 | 110 x 100 | 79 | 223 | 80 | 61 | 159 | 84 | 220 | 180 | 18 | 22 | 7,4 à 17,6 | 8 | ISO GN 10/16 | 7.28 | 16 |
| 49774125 | 125 x 100 | 87 | 235 | 85 | 62 | 159 | 98 | 220 | 180 | 18 | 22 | 7,4 à 17,6 | 8 | ISO GN 10/16 | 7.759 | 16 |
| 49774160 | 160 x 150 | 105 | 268 | 93 | 73 | 215 | 125 | 285 | 240 | 22 | 24 | 7,4 à 21 | 8 | ISO GN 10/16 | 13.4 | 16 |
| 49774180 | 180 x 150 | 116 | 284 | 105 | 72 | 215 | 140 | 285 | 240 | 22 | 24 | 7,4 à 17,6 | 8 | ISO GN 10/16 | 15.246 | 16 |
| 49774225 | 225 x 200 | 138 | 314 | 119 | 74 | 270 | 176 | 340 | 295 | 22 | 26 | 7,4 à 17,6 | 12 | ISO GN 16 | 23.919 | 16 |
