Domaines d'application
Raccords en PVC non plastifié pour les systèmes de canalisations d'eau sous pression à des températures inférieures ou égales à 45°C (à partir de 25°C, appliquer un coefficient de détimbrage) et leurs assemblages avec des composants en PVC-U ou en d'autres matériaux destinés aux conduites enterrées ou en aérien à l'extérieur ou à l'intérieur du bâtiment.
Description
Matière
- Corps : PVC-UH
Références normatives
- Conformes à la norme NF EN 1452-3. Le filetage est conforme aux normes ISO 7-1 et BS21
Certificats de conformité
- ACS (dans Téléchargements)
Mise en œuvre
- Fiche d'installation (dans Téléchargements)

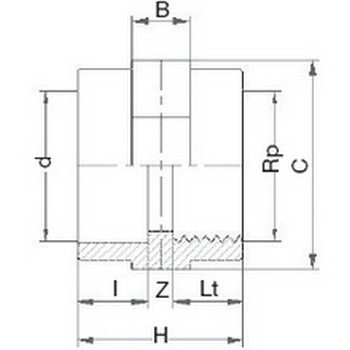

Tableau des dimensions
| Référence | d x Rp | H | C | I | Lt | Z | B | Poids (kg) | PN à 20°C |
|---|---|---|---|---|---|---|---|---|---|
| 50121603 | 16 x 3/8" | 30 | 25 | 14 | 13 | 3 | 12 | 0.01 | 16 |
| 50122005 | 20 x 1/2" | 36 | 30 | 16 | 17 | 3 | 12 | 0.018 | 16 |
| 50122507 | 25 x 3/4" | 40 | 40 | 19 | 18 | 3 | 12 | 0.027 | 16 |
| 50123210 | 32 x 1" | 45 | 45 | 22 | 20 | 3 | 12 | 0.042 | 16 |
| 50124013 | 40 x 1 1/4" | 52 | 51 | 26 | 22 | 4 | 16 | 0.064 | 16 |
| 50125015 | 50 x 1 1/2" | 57 | 63 | 31 | 22 | 4 | 16 | 0.103 | 16 |
| 50126320 | 63 x 2" | 68 | 80 | 38 | 26 | 4 | 16 | 0.153 | 16 |
| 50127525 | 75 x 2 1/2" | 78 | 90 | 44 | 29 | 5 | 20 | 0.27 | 16 |
| 50129030 | 90 x 3" | 89 | 108 | 51 | 33 | 5 | 24 | 0.457 | 16 |
| 501211040 | 110 x 4" | 106 | 130 | 61 | 40 | 5 | 28 | 0.615 | 16 |
